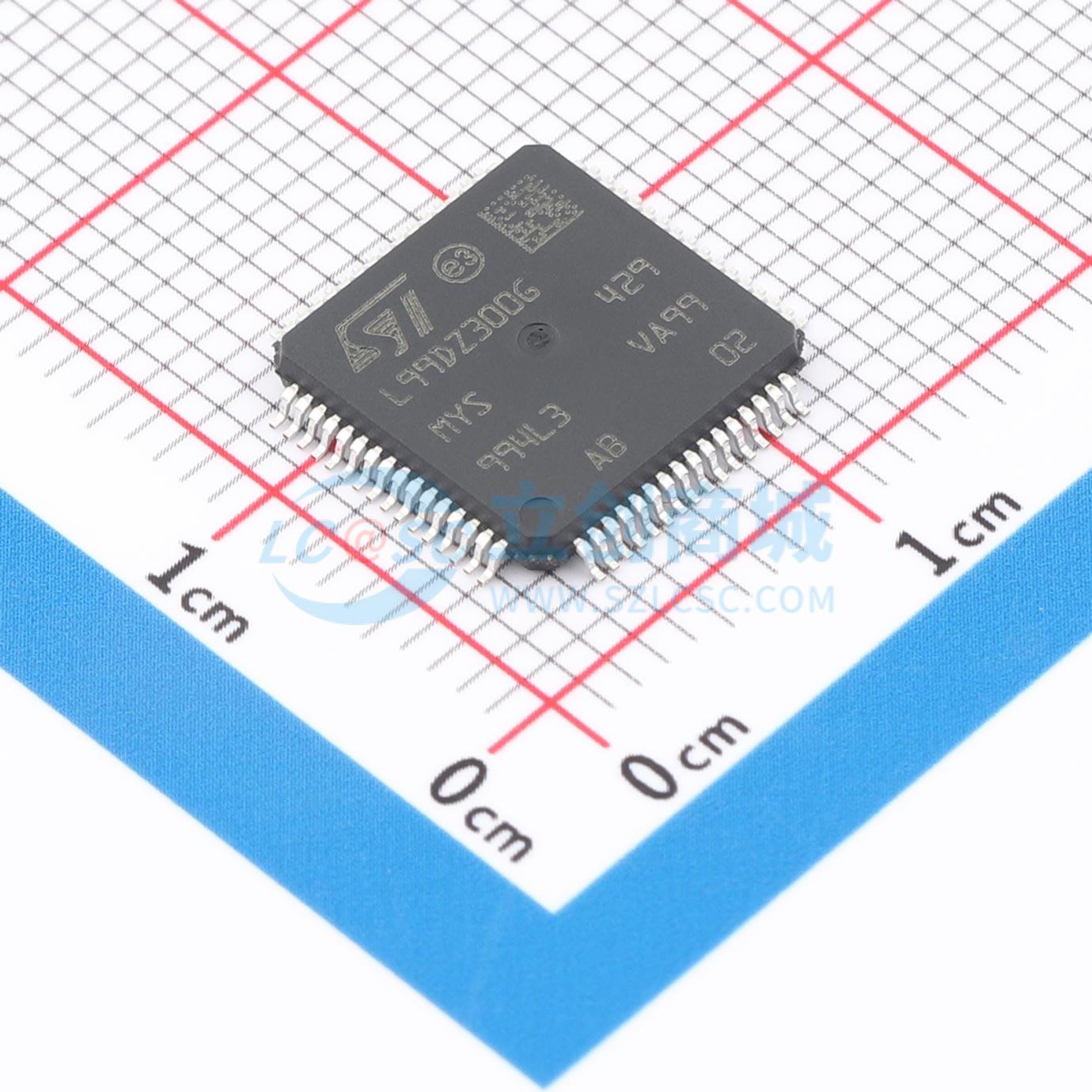

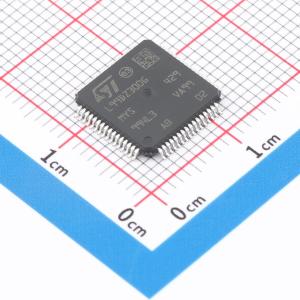

L99DZ300GTR

汽车前门设备，支持CAN FD和LIN通信

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款门区系统IC，为电子控制模块提供增强的电源管理和供电功能，包括各种待机模式，以及LIN和CAN FD物理通信层。该设备有两个低压降稳压器，为系统微控制器和外部外设负载（如传感器）供电，并通过可编程的本地和远程唤醒功能提供增强的系统待机功能。此外，10个高端驱动器（9个用于为LED供电，1个用于为灯泡供电）提高了系统集成度；所有高端驱动器支持高输入电容LED模块的恒流模式。多达5个直流电机和4个H桥配置的外部MOS晶体管可以在高达25kHz的PWM模式下驱动
品牌名称: ST(意法半导体)
商品型号: L99DZ300GTR
商品编号: C5377960
商品封装: LQFP-64(10x10)
包装方式: 托盘
商品毛重: 1.389克(g)

商品参数

商品概述

L99DZ300G是一款门区系统IC，为电子控制模块提供增强的电源管理和供电功能，包括各种待机模式，以及LIN和CAN FD物理通信层。该设备有两个低压降稳压器，为系统微控制器和外部外设负载（如传感器）供电，并通过可编程的本地和远程唤醒功能提供增强的系统待机功能。此外，10个高端驱动器（9个用于为LED供电，1个用于为灯泡供电）提高了系统集成度；所有高端驱动器都支持高输入电容LED模块的恒流模式。多达5个直流电机和4个H桥配置的外部MOS晶体管可以在高达25 kHz的PWM模式下驱动。一个额外的栅极驱动器可以控制高端配置的外部MOSFET，为连接到地的电阻性负载（如后视镜加热器）供电。可以使用集成的SPI驱动模块与外部MOS晶体管配合控制电致变色镜玻璃。所有输出都具有短路保护并实现了开路负载诊断。ST标准SPI接口（4.0）允许对设备进行控制和诊断，并支持通用软件开发。

商品特性

通过AEC-Q100认证
1个用于7.5 A负载的半桥（导通电阻 = 100 mΩ）
1个用于6 A负载的半桥（导通电阻 = 150 mΩ）
2个用于0.5 A负载的半桥（导通电阻 = 1600 mΩ）
2个用于3 A负载的半桥（导通电阻 = 300 mΩ）
1个可配置的高端驱动器，适用于高达1.5 A（导通电阻 = 300 mΩ）或0.35 A（导通电阻 = 1600 mΩ）的负载
2个用于0.5 A（导通电阻 = 1.4 Ω）的高端驱动器
1个用于0.5 A（导通电阻 = 1.4 Ω）的高端驱动器，用于为EC玻璃MOSFET供电
6个用于0.15 A（导通电阻 = 7 Ω）的高端驱动器
CAN FD收发器，支持高达5 Mbit/s的通信（符合ISO 11898 - 2/2016和SAE J2284标准），具备本地故障和总线故障诊断功能
LIN收发器符合ISO 17987 - 4/2016标准
通过对HB1 - HB6和HB4 - HB5进行PWM控制，实现先进的锁定和折叠关闭功能
所有半桥上均具备先进的短路检测功能
所有高端驱动器在启动时具备恒流模式，用于驱动容性负载
每个独立高端驱动器都配备内部10位PWM定时器
为稳压器和2个高端驱动器（HS15和HS0/均为P沟道）提供缓冲电源，例如为外部触点供电
可编程过流恢复功能，用于驱动具有较高浪涌电流的负载，作为电流限制值（适用于HB1 - HB6、HS7 - HS10）
灵活的高端驱动器（HS7 - HS15和HS0），适用于驱动具有高输入电容值的外部LED模块
可编程周期性系统唤醒功能
完整的2通道触点监控接口，具备可编程循环感应功能，其中一个还具备DIR功能
专用调试输入引脚
可配置窗口看门狗
ST标准串行外设接口（32位/ST - SPI 4.0）
可编程复位发生器，用于上电和欠压保护
待机模式下具有超低静态电流
稳压器输出无需电解电容
两个5 V稳压器（第二个可配置为独立或跟踪第一个），用于为微控制器和外设供电
中央两级电荷泵
电致变色元件控制块
高端配置的外部MOSFET驱动器，具备短路保护/诊断和开路负载诊断功能
H桥配置的4个外部MOSFET电机桥驱动器，具备短路保护/诊断和开路负载诊断功能
诊断功能
所有内部高端驱动器的电流监控输出
数字热簇
设备具备温度警告和保护功能
所有输出的开路负载诊断
所有输出的过流保护

应用领域

汽车前门系统
电子控制模块
传感器供电
直流电机驱动
电致变色镜玻璃控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	过流保护
	接口	SPI
	输入电压	6V~28V

	属性	参数值
	输出电压	5V
	输出电流	80mA；250mA
	工作温度	-40℃~+175℃
