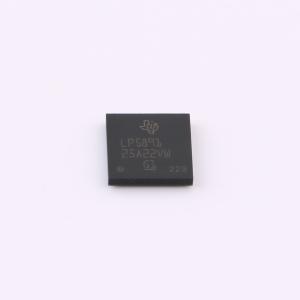

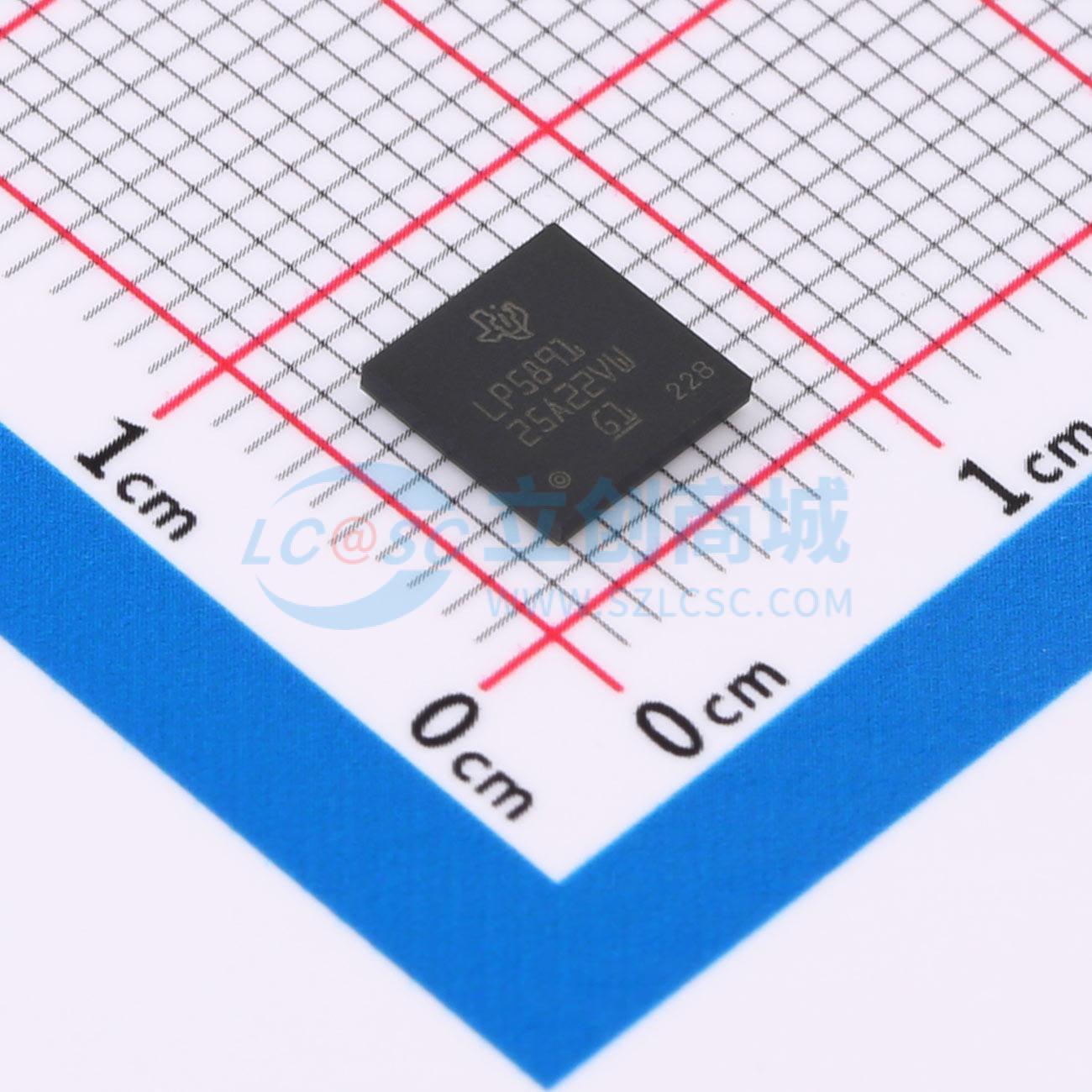

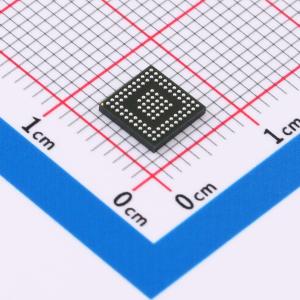

LP5891ZXLR

LP5891是一款高度集成的共阴极LED矩阵驱动器，具有48个恒流源和16个扫描FET。LP5891实现了高速上升沿传输接口，支持高设备数量级联连接，同时最小化电磁干扰（EMI），内部GCLK频率范围从40 MHz到160 MHz。该器件还实现了在操作过程中对LED开路/弱短路/短路的检测与移除。

单个LP5891能够驱动16x16 RGB LED像素，而堆叠四个LP5891器件可以驱动64x64 RGB LED像素。为了实现低功耗，该器件通过其共阴极结构支持红、绿、蓝LED的独立电源供应。此外，LP5891的操作功耗通过超低工作电压范围（VCC低至2.5 V）和超低工作电流（ICC低至3.6 mA）显著降低。

LP5891支持每通道0.2 mA至20 mA的电流，典型通道间电流偏差为0.5%，典型器件间电流偏差为0.5%。所有48个通道的直流电流值由外部IREF电阻设置，并可以通过8级全局亮度控制（BC）和每种颜色组256级亮度控制（CC_R/CC_G/CC_B）进行调整。

LP5891还实现了LED开路、弱短路和短路检测，并可将这些信息报告给配套的数字处理器。

• Mini- / micro-LED 矩阵产品
• 游戏键盘RGB LED背光
• 音频混音器、DJ设备和广播LED发光面板及局部调光背光
