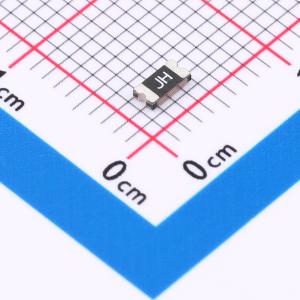

JK-nSMD110-16
贴片自恢复保险丝
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 自恢复特征，保护功能，应用于所有电子产品
- 品牌名称
- JK(金科)
- 商品型号
- JK-nSMD110-16
- 商品编号
- C5375706
- 商品封装
- 1206
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 自恢复保险丝 | |
| 耐压(Vmax) | 16V | |
| 最大电流(Imax) | 100A | |
| 保持电流(Ihold) | 1.1A | |
| 跳闸电流(Itrip) | 1.8A |
| 属性 | 参数值 | |
|---|---|---|
| 消耗功率(Pd) | 600mW | |
| 初始态阻值(Rmin) | 50mΩ | |
| 跳断后阻值(R1max) | 250mΩ | |
| 动作时间 | 300ms | |
| 工作温度 | -40℃~+85℃ |
商品概述
JK-nSMD110-16 PPTC器件，部件编号为Q/JKTD - 16 - 110。端子焊盘材料为镀锡镍铜，焊盘可焊性符合EIA规范RS 186 - 9E和ANSI/J - STD - 002类别3。标记为JH = 1206(110)。工作温度为 - 40°C至85°C，采用散装包装，每袋3500个。推荐回流方法有红外、气相炉、热风炉，无铅焊接需在氮气环境中，不适合波峰焊到电路板底面。推荐最大焊膏厚度为0.25mm（0.010英寸），可使用标准工业方法和溶剂清洗，焊接温度曲线符合RoHs无铅工艺。储存时环境温度最高不超过38°C，相对湿度最高为60%，应使用带干燥剂的密封塑料袋储存。使用PPTC超出最大额定值或使用不当可能导致器件损坏、电气电弧和起火等问题。
