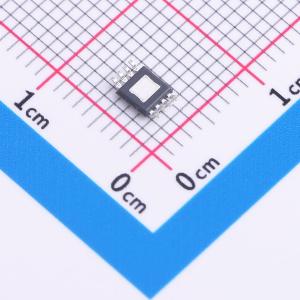

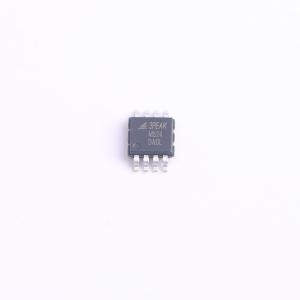

温馨提醒：图片仅供参考，商品以实物为准

TPM27524-EV1R

双路5A高速低侧栅极驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPM2752x 系列是一系列用于 MOSFET、IGBT 和 GaN 功率开关的双通道低侧栅极驱动器。5 A 的高源电流和灌电流能力可通过缩短转换时间和降低开关损耗来提高开关效率。该器件支持最高 25 V 的电源电压和 -5 V 的直流输入电压能力，这提高了系统的稳健性，尤其适用于嘈杂的工业应用
品牌名称: 3PEAK(思瑞浦)
商品型号: TPM27524-EV1R
商品编号: C5375729
商品封装: EMSOP-8
包装方式: 编带
商品毛重: 0.233385克(g)

商品参数

商品概述

TPM2752x系列是一系列用于MOSFET、IGBT和GaN功率开关的双通道低端栅极驱动器。 5 A的高源电流和灌电流能力可通过最小化转换时间和开关损耗来提高开关效率。该器件支持最高25 V的电源电压和 -5 V的直流输入电压能力，这提高了系统的稳健性，尤其适用于嘈杂的工业应用。超低的传播延迟和两个通道之间出色的匹配度是为对时序要求严格的应用而设计的。 TPM2752x系列包含一组具有不同极性的栅极驱动器，允许客户根据应用需求进行选择。广泛的封装类型支持SOP - 8、EMSOP - 8和DFN3X3 - 8，符合工业标准封装。额外的超小型DFN2X2 - 8封装有助于电源适配器中超紧凑型同步整流器的设计。

商品特性

行业标准引脚配置
符合汽车AEC - Q100 1级标准（参考TPM27524Q）
4.5 V至23 V单电源范围
双独立通道
5 A峰值源电流和灌电流驱动能力
每个输出独立使能功能
TTL和CMOS兼容阈值
在VDD欠压锁定（UVLO）或输入浮空时输出保持低电平
低传播延迟（典型值14 ns）
快速上升和下降时间（典型值分别为7 ns和6 ns）
两个通道之间典型延迟匹配小于1 ns
两个输出可并联使用以获得更高驱动电流
ESD保护超过JESD 22标准 – 6 kV HBM、1.5 kV CDM
提供SOP8、EMSOP8、DFN3X3 - 8和DFN2X2 - 8封装

应用领域

开关模式电源
DC - DC转换器
电机控制
太阳能逆变器
栅极和IGBT驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET；IGBT
	驱动通道数	2
	工作电压	4.5V~23V
	上升时间(tr)	7ns
	下降时间(tf)	6ns

	属性	参数值
	传播延迟 tpLH	14ns
	传播延迟 tpHL	14ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.65V
	输入低电平(VIL)	1.4V
