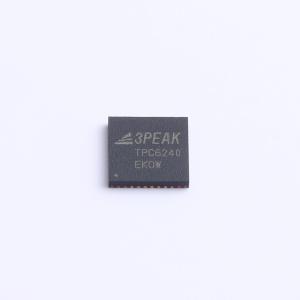

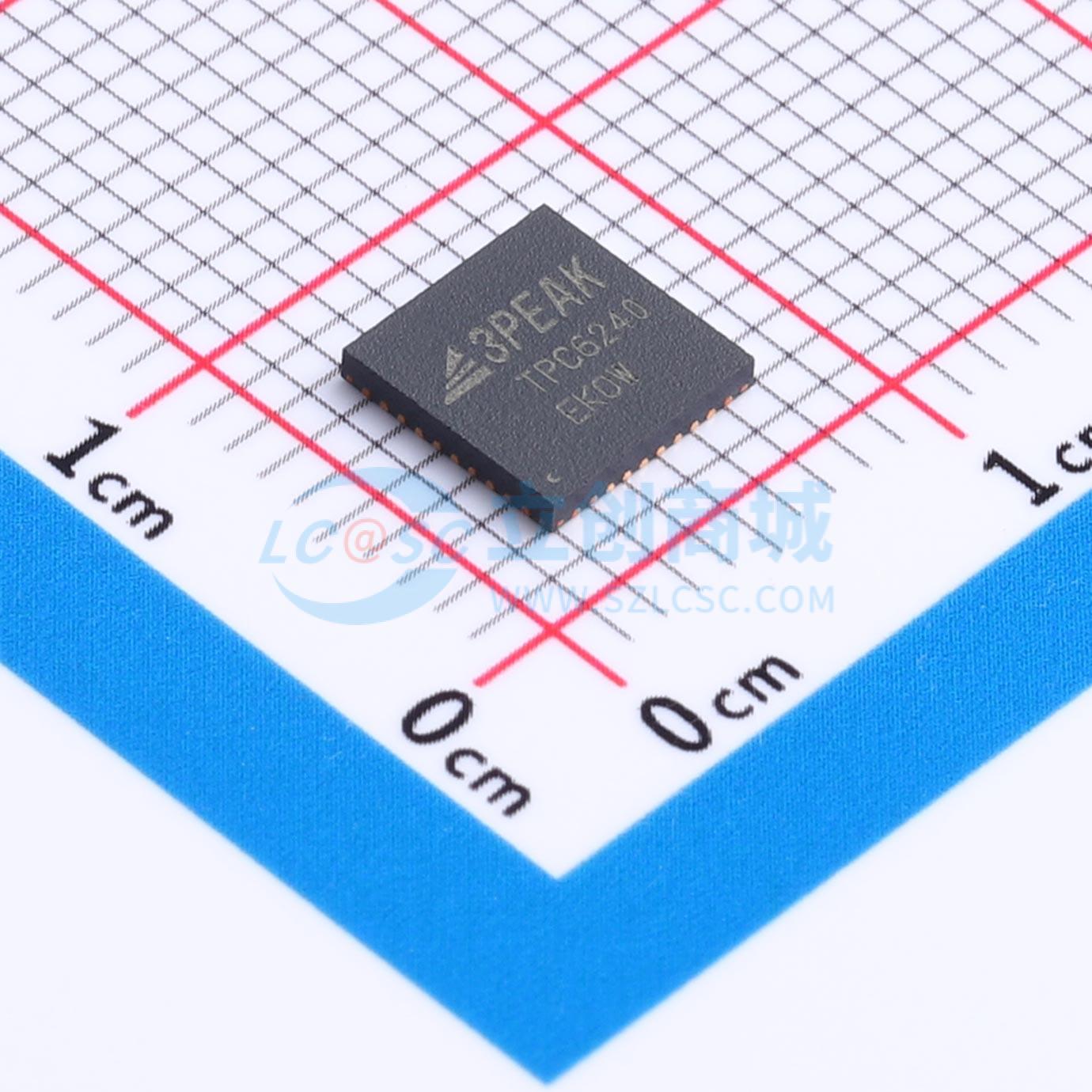

TPC6240-QFER-S

该器件是一款精密的8/16通道多路复用模数转换器，集成了可编程增益放大器及众多其他功能，为低带宽输入信号提供精确测量，同时降低系统成本并减少元件数量。它包含一个24位Σ-Δ型转换器，具有可配置的数据速率。采用sinc5滤波器以优化噪声性能，并配备低延迟滤波器，可在嘈杂的工业环境中实现快速稳定，同时抑制50/60 Hz工频干扰。一个低噪声可编程增益放大器提供1~128倍的增益选项，用于放大低电平信号。此外，它还集成了一个精密的2.5 V带隙基准电压源和内部振荡器。两个可编程激励电流源便于为温度测量中的RTD提供偏置。最后，还集成了熔断检测、循环冗余校验、电压偏置、系统监控和通用输入/输出等更多功能。该器件采用QFN6X6-40封装。

• 模数转换器性能：模拟多路复用器支持8路全差分或16路单端输入；可编程增益放大器，增益范围1~128；低噪声：nVRMS；可编程数据速率：2.5 SPS ~ 8 kSPS；数字滤波器：在≤20 SPS时，低延迟数字滤波器可同时抑制50 Hz和60 Hz干扰。
• 集成功能：双匹配可编程电流源用于传感器激励，范围10 µA ~ 2000 µA；内部基准电压：2.5 V；内部振荡器；内部温度传感器；扩展故障检测电路；自偏移和系统校准；带外部多路复用器控制的通用输入/输出和通用输出引脚。
• 数字接口：兼容3线/4线串行外设接口，带循环冗余校验。
• 数字电源：2.7 V ~ 5 V。

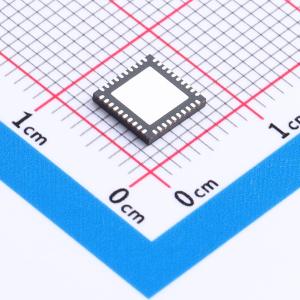

• 封装：40引脚，6 mm × 6 mm QFN。
• 工作温度：–40°C ~ +125°C。

• 过程控制
• 温度控制器
• 医疗与科学仪器
