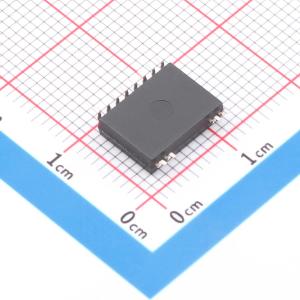

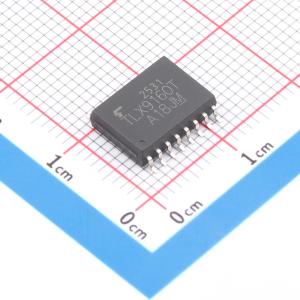

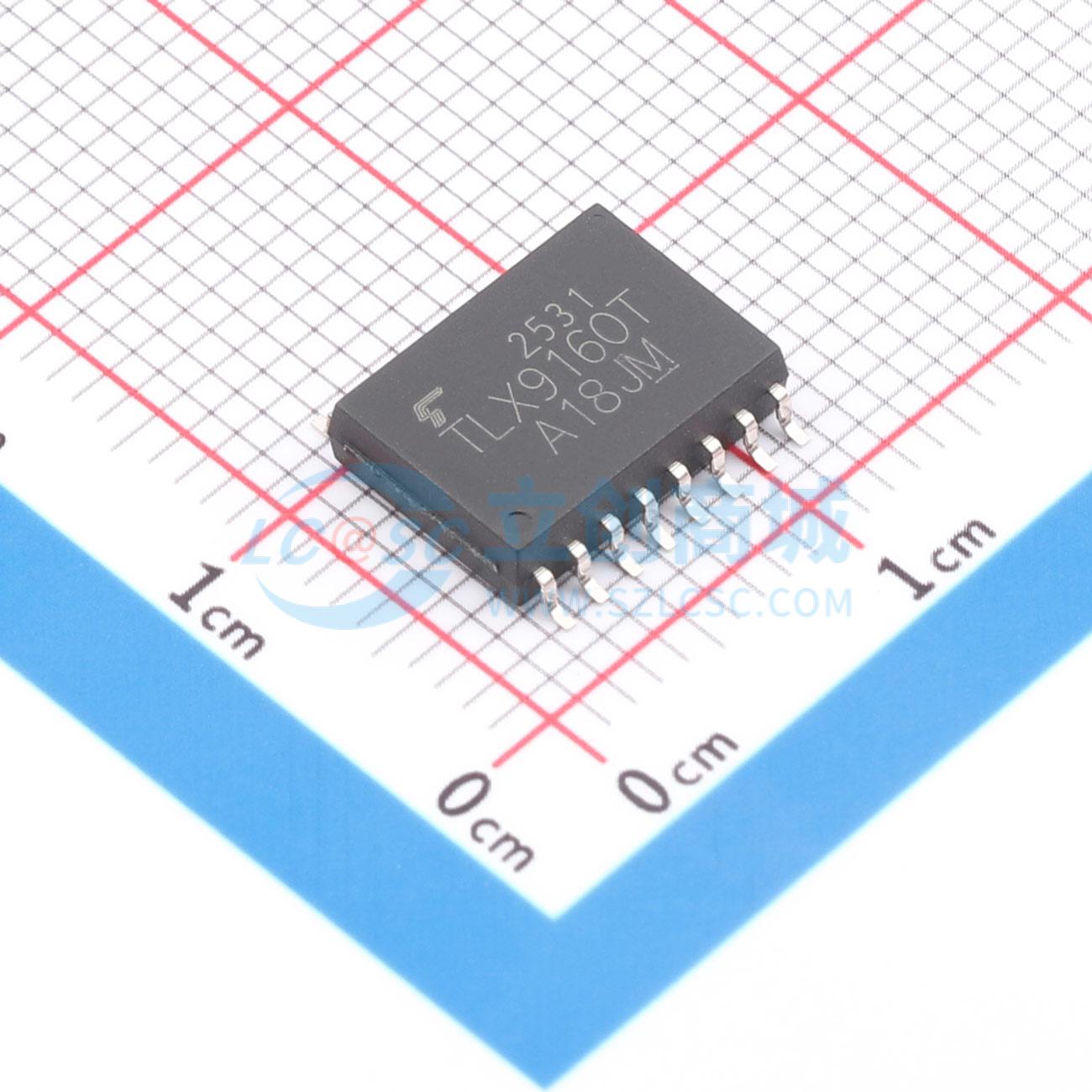

温馨提醒：图片仅供参考，商品以实物为准
TLX9160T(TPL,F
适用于汽车设备电池控制的光耦合器固态继电器，采用SO16L - T封装，输出端使用高压MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLX9160T(TPL,F
- 商品编号
- C5375624
- 商品封装
- SO-16-WB-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 50mA | |
| 负载电压 | 1.5kV | |
| 正向压降(Vf) | 1.65V | |
| 正向电流(If) | 10mA | |
| 导通电阻 | 250Ω | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 1ms | |
| 截止时间(Toff) | 1ms | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+125℃ | |
| 总功耗(Pd) | - | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
东芝TLX9160T由一个红外发光二极管和一个光MOSFET光耦合而成，采用SO16L - T封装。该耦合器在输出端子之间使用高压MOSFET。由于探测器侧的爬电距离为5mm或更大，因此适用于污染等级为2、电池电压为1000V及以下的汽车控制应用。
商品特性
- 常开（1 - Form - A）器件
- 峰值关态电压：1500V（最小值）
- 触发LED电流：3mA（最大值）
- 导通电流：50mA（最大值）
- 导通电阻：250Ω（最大值）（@ t < 1s）
- 隔离电压：5000Vrms（最小值）
- 电气间隙距离：8mm（最小值）
- 爬电距离：8mm（最小值）
- 绝缘厚度：0.4mm（最小值）
- 外部树脂：CTI>600
- 通过AEC - Q101认证
应用领域
- 汽车设备中的电池控制
- 汽车设备中的燃料电池控制
- 电动汽车应用
