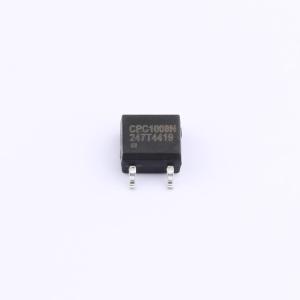

温馨提醒：图片仅供参考，商品以实物为准
CPC1008N
CPC1008N
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是微型、低压、低导通电阻、单刀、常开 (1-Form-A) 固态继电器，采用4引脚SOP封装。使用专利的光耦合OptoMOS架构，提供1500Vrms的输入/输出隔离。采用最先进的双模垂直结构封装，是尺寸较小的继电器之一，适合取代较大、可靠性较低的簧片继电器和机电继电器。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- CPC1008N
- 商品编号
- C5373316
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 管装
- 商品毛重
- 1.436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | 150mA | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.36V | |
| 正向电流(If) | - | |
| 导通电阻 | 8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 导通时间(Ton) | 2ms | |
| 截止时间(Toff) | 1ms | |
| 输入类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 400mW | |
| 绝缘电阻 | - |
商品特性
- 1500Vrms 输入/输出隔离
- 小型 4 引脚 SOP 封装
- 低驱动功率需求
- 高可靠性
- 无 EMI/RFI 产生
- 无卤素
- 提供卷带封装版本
- 阻燃等级 UL 94 V-0
应用领域
- 仪器仪表
- 多路复用器
- 数据采集
- 电子切换
- 输入/输出子系统
- 表计（瓦时、水、气）
- 医疗设备—患者/设备隔离
- 安防系统
- 工业控制
- 干簧继电器替代
