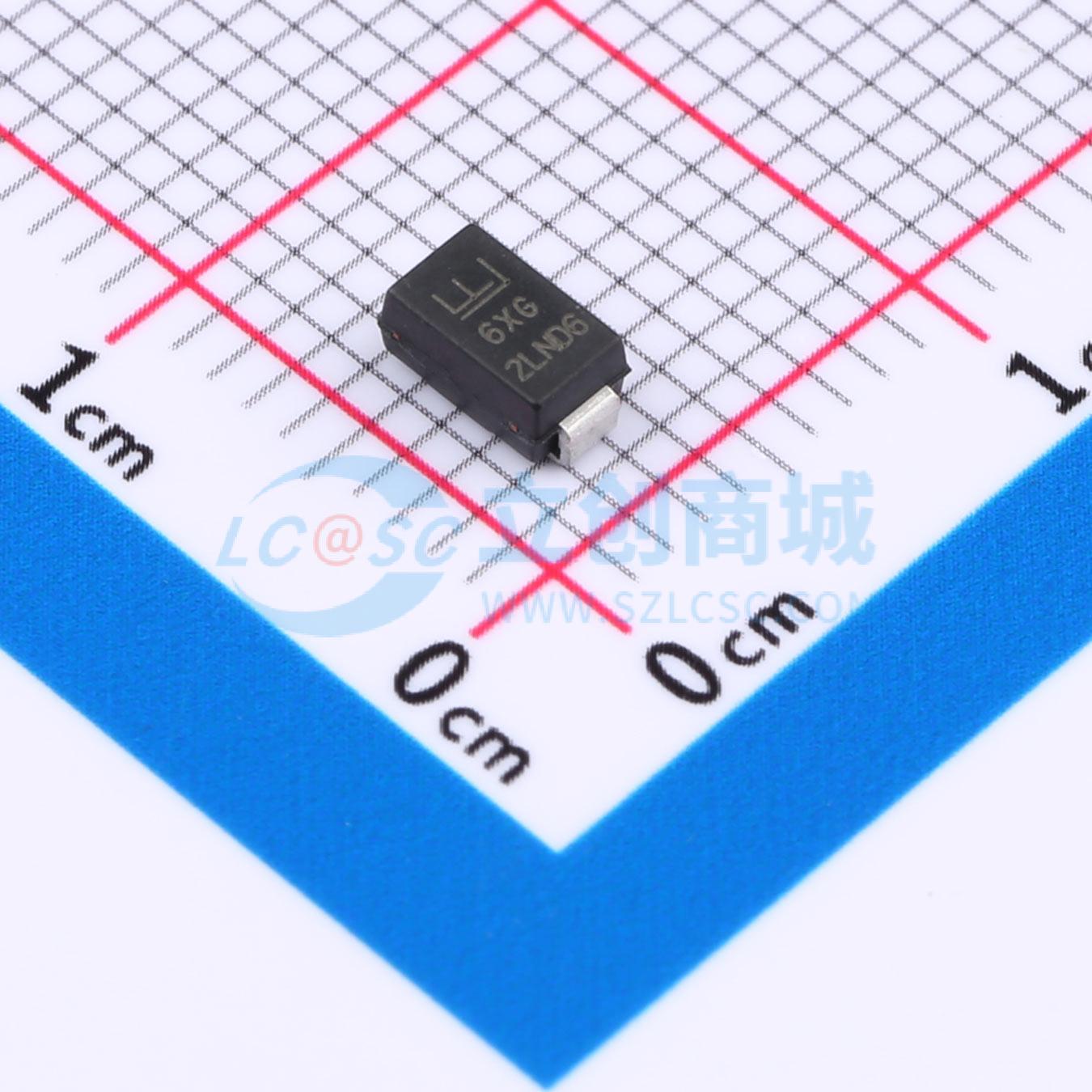

温馨提醒：图片仅供参考，商品以实物为准
SMA6J13CA
双向TVS 13V截止 峰值浪涌电流：29A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMA6J系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SMA6J13CA
- 商品编号
- C5373323
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 13V | |
| 钳位电压 | 21.5V | |
| 峰值脉冲电流(Ipp) | 29A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.4V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMA6J系列专门设计用于保护敏感电子设备，使其免受雷击和其他瞬态电压事件引起的电压瞬变影响。
商品特性
- 采用小型DO - 214AC SMT封装，对电路板空间要求极小
- 当电流事件超过元件额定值时，典型故障模式为短路
- 根据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC 61000 - 4 - 2标准，静电放电抗扰度为30kV（空气放电）、30kV（接触放电）
- 依据IEC 61000 - 4 - 2标准对数据线进行静电放电保护
- 内置应力释放结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下，峰值脉冲功率能力为600W，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ps
- 当最小击穿电压VBR > 12V时，典型反向电流IR < 1μA
- 保证可进行高温回流焊接：260℃/30秒
- UL认可的化合物，符合V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级，引线框架最高峰值温度为260℃
- 采用雾锡无铅电镀
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/ JEDEC J - STD - 609A.01）
应用领域
- TVS元件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
