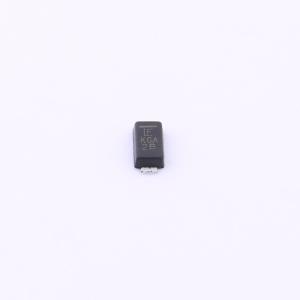

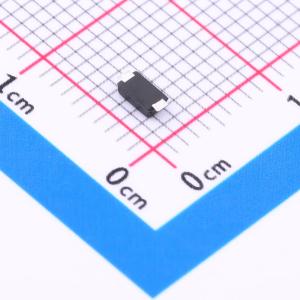

TPSMF4L6.0A实物图
  • TPSMF4L6.0A商品缩略图
  • TPSMF4L6.0A商品缩略图
  • TPSMF4L6.0A商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TPSMF4L6.0A

TVS 6V截止 峰值浪涌电流：35.9A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TPSMF4L系列采用SOD - 123FL小型扁平引脚薄型塑料封装，专门设计用于保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响，尤其适用于高可靠性和汽车应用。
品牌名称
Littelfuse(美国力特)
商品型号
TPSMF4L6.0A
商品编号
C5373325
商品封装
SOD-123FL​
包装方式
编带
商品毛重
0.035克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
反向截止电压(Vrwm)6V
钳位电压10.3V
峰值脉冲电流(Ipp)35.9A
峰值脉冲功率(Ppp)400W
属性参数值
击穿电压6.67V
反向电流(Ir)800uA
工作温度-55℃~+150℃
防护等级IEC 61000-4-2
类型TVS

商品概述

TPSMF4L系列采用SOD - 123FL小型扁平引脚薄型塑料封装，专门设计用于保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响，尤其适用于高可靠性和汽车应用。

商品特性

  • 适用于高可靠性应用，符合汽车级AEC - Q101标准
  • 在10/1000μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%
  • 与工业标准封装SOD - 123FL兼容
  • 低电感，出色的钳位能力
  • 适用于表面贴装应用，以优化电路板空间。典型故障模式是因过压或过流而短路
  • 根据JEDEC JESD201A的表4a和4c进行晶须测试
  • IEC 61000 - 4 - 2 ESD 30kV（空气），30kV（接触）
  • 依据IEC 61000 - 4 - 2对数据线进行ESD保护
  • 依据IEC 61000 - 4 - 4对数据线进行EFT保护
  • 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ns
  • 玻璃钝化结
  • 内置应力释放结构
  • 塑料封装的阻燃等级为UL V - 0
  • 符合J - STD - 020标准的MSL 1级，无铅回流焊最高峰值温度260℃
  • 雾锡无铅电镀
  • 无卤且符合RoHS标准
  • 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
  • 符合UL 497B标准，被UL认可为隔离环路电路保护器

应用领域

  • 便携式设备/硬盘保护
  • 笔记本电脑
  • VCC总线
  • 销售点终端
  • 固态硬盘
  • 电源
  • 显示器
  • 其他消费类应用中的易损电路
