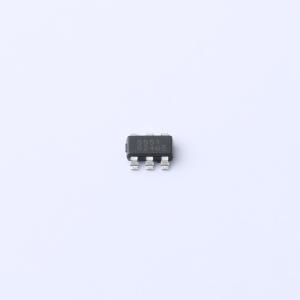

温馨提醒：图片仅供参考，商品以实物为准
RS6651YTH
高效同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS6651是一款内部补偿、1.1MHz开关频率、同步升压转换器,能够从3.3V输入产生5V输出,最大负载电流为1A。具有低静态电流（20uA）、低反向漏电流、输出短路保护、过温保护和热关断保护功能。工作温度范围为-40°C至+85°C,采用TSOT23-6封装。
- 品牌名称
- RUNIC(润石)
- 商品型号
- RS6651YTH
- 商品编号
- C5372595
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.2V~4.5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 930kHz~1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 20uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款内部补偿、开关频率为1.1MHz的电流模式同步升压开关稳压器，可在3.3V电源轨下，于1A负载电流时产生5V输出。 该器件通过降低开关频率进入节能模式以保持高效率。其抗振铃电路可抑制寄生电容中的电荷，显著降低电磁干扰（EMI）。关机期间，整流电路会断开输出，无输入到输出的泄漏电流。 输出电压可通过外部电阻分压器进行编程。在关机模式下，隔离开关将输出与输入断开，以最小化泄漏电流。还具备输出短路保护、输出过压保护和热关断功能。 采用绿色TSOT23 - 6封装。工作环境温度范围为 - 40℃至 + 85℃。
商品特性
- 输入电压范围：2.2V至4.5V
- 典型工作条件下效率高达90%
- 静态电流：20μA（典型值）
- 关机电流小于1μA
- 可调输出电压高达5.5V
- 节能模式，可在低输出功率时提高效率
- 当VOUT > VIN时，反向泄漏电流低
- 关机期间负载断开
- 输出短路保护
- 热关断保护
- 内部1.5ms软启动时间
- 工作温度范围： - 40℃至 + 85℃
- 微型封装：TSOT23 - 6
应用领域
- 便携式音频播放器
- 单节锂离子供电产品
- 手机
- 个人医疗产品
