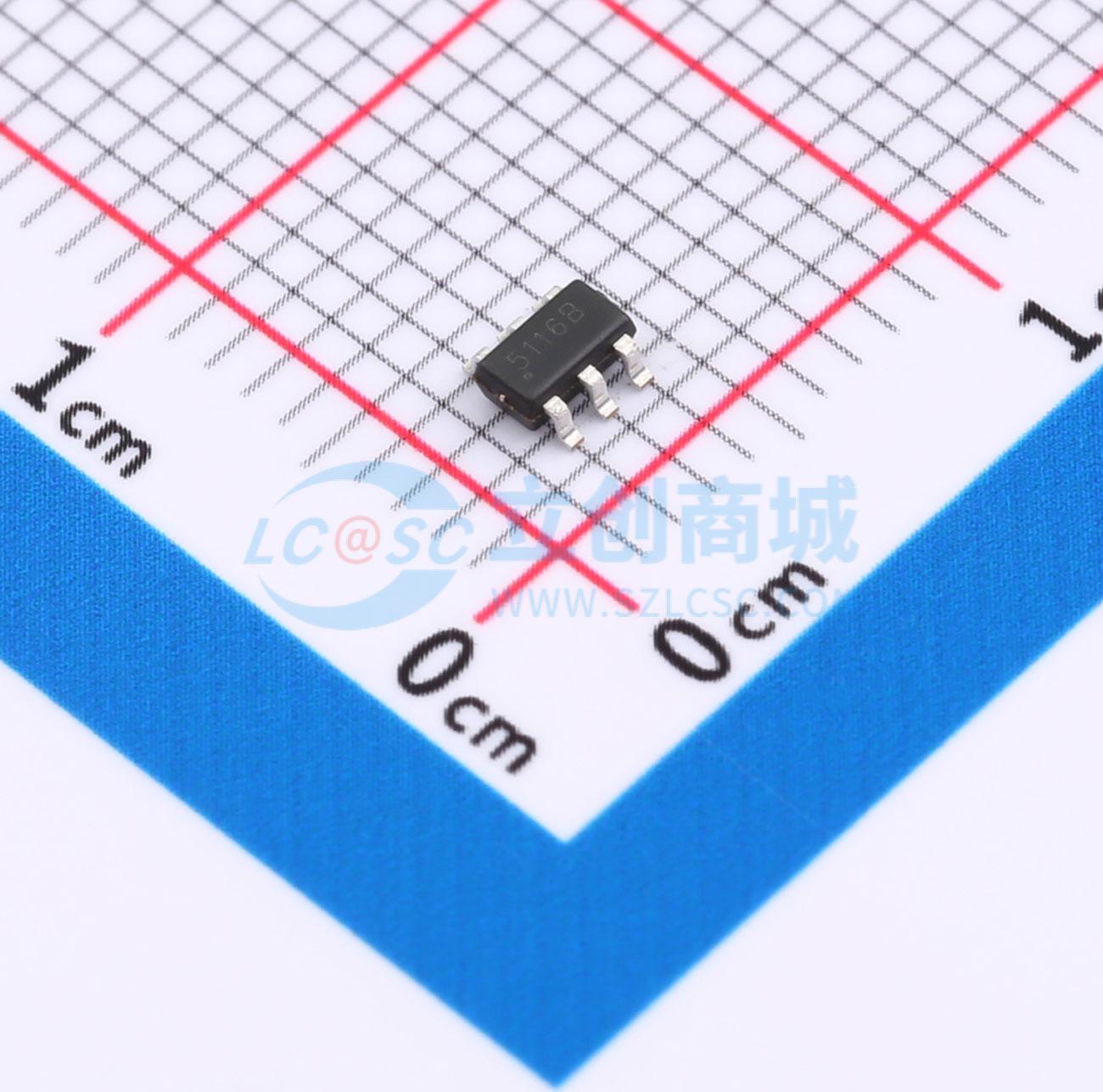

LGS5116

16V3A高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: LGS5116是一款宽输入电压范围、高转换效率的同步降压转换器。提供高达3A的负载电流能力,输出电压在0.8V至12V范围内可调。内部集成的峰值电流控制模式允许使用小型器件,同时低输出电压纹波使其适用于高精度、低噪声的应用。具备逐周期限流保护、热关机、UVLO欠压锁定等多种保护功能。
品牌名称: Legend-Si(棱晶半导体)
商品型号: LGS5116
商品编号: C5370940
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

LGS5116是一个宽输入电压范围、高转换效率的同步降压转换器。提供高达3A的负载电流能力，输出电压在宽范围内可调。内部集成的峰值电流控制模式允许外部电路使用小型器件（包括陶瓷电容和小型封装电感），同时低输出电压纹波的特点使得LGS5116在高精度、低噪声的使用中发挥重要作用。内部集成的开关MOSFET、环路补偿以及软启动，极大减少了外部器件的数量，可以实现小尺寸方案设计。LGS5116具备极快的负载瞬态响应和极高的系统转换效率，这些特点使其成为多种工业级和消费级应用的理想选择。

LGS5116是内部开关型的同步降压DC/DC稳压器，集成了所有的控制器和保护电路，可以极大降低系统面积。具备SKIP控制模式，将快速瞬态响应与高效率相结合。LGS5116外置分压网络可设定输出电压，实现宽输出范围改变，以满足广泛的使用需要。

附加功能包括：软启动，热关机，UVLO欠压锁定，最大占空比限制，和智能电流限制关闭定时器。同时具备短路保护功能，在输出短路情况下避免IC过热。

商品特性

宽输入电压范围：4.5V至16V
输出电压范围：0.8V - 12V——提供可调的输出电压选项
工作结温范围：-40°C - +125°C
提供固定500KHz的开关频率
3A最大连续输出电流
高达95%的系统转换效率
逐周期限流保护
安全、可靠运行特性——内部软启动——过热和过流保护——输出短路保护
超小型方案尺寸——小型SOT23 - 6封装
在整个负载范围内具有高效率和低功率耗散

应用领域

12V分布式电源总线
工业级视频监控和安全系统用电器
消费级——数字电视和液晶显示器——数字机顶盒

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出类型	可调
	工作电压	4.5V~16V
	输出电压	800mV~12V
	输出电流	3A

	属性	参数值
	开关频率	500kHz
	工作温度	-40℃~+125℃
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
