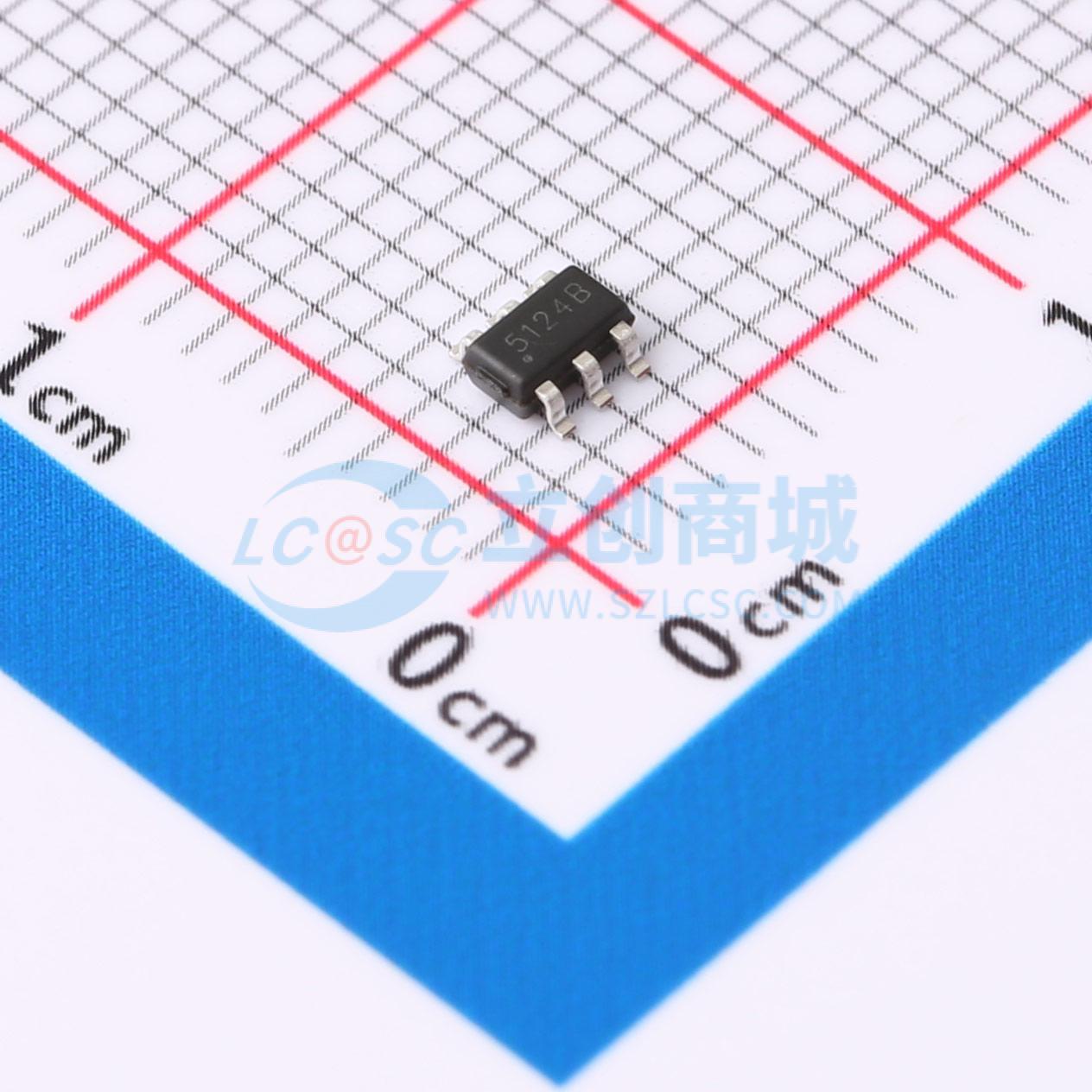

温馨提醒：图片仅供参考，商品以实物为准
LGS5124
24V3A高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LGS5124是一款宽输入电压范围、高转换效率的同步降压转换器,提供高达3A的负载电流能力,输出电压在宽范围内可调。内部集成的峰值电流控制模式允许使用小型器件,同时具备低输出电压纹波、高精度和低噪声的特点。LGS5124适用于多种工业级和消费级应用。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS5124
- 商品编号
- C5370941
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 800mV~19V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LGS5124是内部开关型的同步降压DC/DC稳压器，集成了所有的控制器和保护电路，可以极大降低系统面积。具备SKIP控制模式，将快速瞬态响应与高效率相结合。LGS5124外置分压网络可设定输出电压，实现宽输入输出范围，以满足广泛的使用需要。 附加功能包括：软启动，热关机，UVLO欠压锁定，最大占空比限制，和智能电流限制关闭定时器。同时具备短路保护功能，在输出短路情况下避免IC过热。
商品特性
- 宽输入电压范围：4.5V至24V
- 输出电压范围：0.8V - 19V——提供可调的输出电压选项
- 工作结温范围：-40°C - +125°C
- 提供固定500KHz的开关频率
- 3A最大连续输出电流
- 高达95%的系统转换效率
- 逐周期限流保护
- 安全、可靠运行特性——内部软启动——过热和过流保护——输出短路保护
- 超小型方案尺寸——小型SOT23 - 6封装
- 在整个负载范围内具有高效率和低功率耗散
应用领域
- 12V、18V分布式电源总线
- 工业级视频监控和安全系统用电器
- 消费级——数字电视和液晶显示器
- 数字机顶盒
