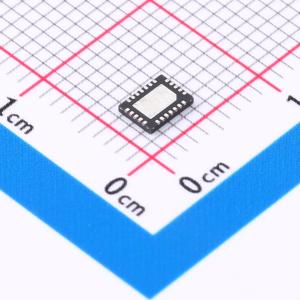

SS6343M

电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SS6343M产品为三相无刷直流电机驱动器。他们集成了三个半桥，包括六个N沟道功率MOS FET，以及前置驱动器、栅极驱动电源。SS6343M为每个½-H电桥提供使能和PWM输入。
品牌名称: LEADPOWER(率能)
商品型号: SS6343M
商品编号: C5370899
商品封装: QFN-24-EP(3x4)
包装方式: 编带
商品毛重: 0.0698克(g)
立创商城设计参考: 无刷电机驱动-(1)12V以内供电-(1)2A以内

商品参数

商品概述

SS6343M产品为三相无刷直流电机驱动器。他们集成了三个半桥，包括六个N沟道功率MOS FET，以及前置驱动器、栅极驱动电源。SS6343M为每个½ - H电桥提供使能和PWM输入。SS6343M能够持续提供2A的驱动电流（取决于温度和PCB条件），电流保护阈值峰值可达7A。它使用内部电荷泵为高压侧MOSFET产生栅极驱动电源电压，并使用涓流充电电路保持足够的栅极驱动电压以100%占空比工作。内部集成的安全保护功能包括热关机、欠压锁定(UVLO)和过电流保护（OCP）。SS6343M提供24管脚的3mmx4mm QFN封装，带外露散热盘。

商品特性

3V - 16V的工作电压范围
三路集成的半桥驱动
2A的持续输出电流能力
MOSFET的导通阻抗：70mΩ每个MOS
SS6343M: ENBL&PWM控制接口
内嵌3.3V/100mA的LDO稳压电源
内嵌电荷泵电源支持输PWM100%占空比工作
自动同步整流功能
集成欠压锁定(UVLO)和过温保护功能
峰值达7A的过流保护阈值
封装形式：QFN - 24(3mmx4mm)

应用领域

三相直流无刷电机驱动
典型的应用电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	输出电流	2A

	属性	参数值
	峰值电流	7A
	工作电压	3V~16V
	导通电阻	70mΩ
	静态电流(Iq)	2mA
	工作温度	-40℃~+85℃
