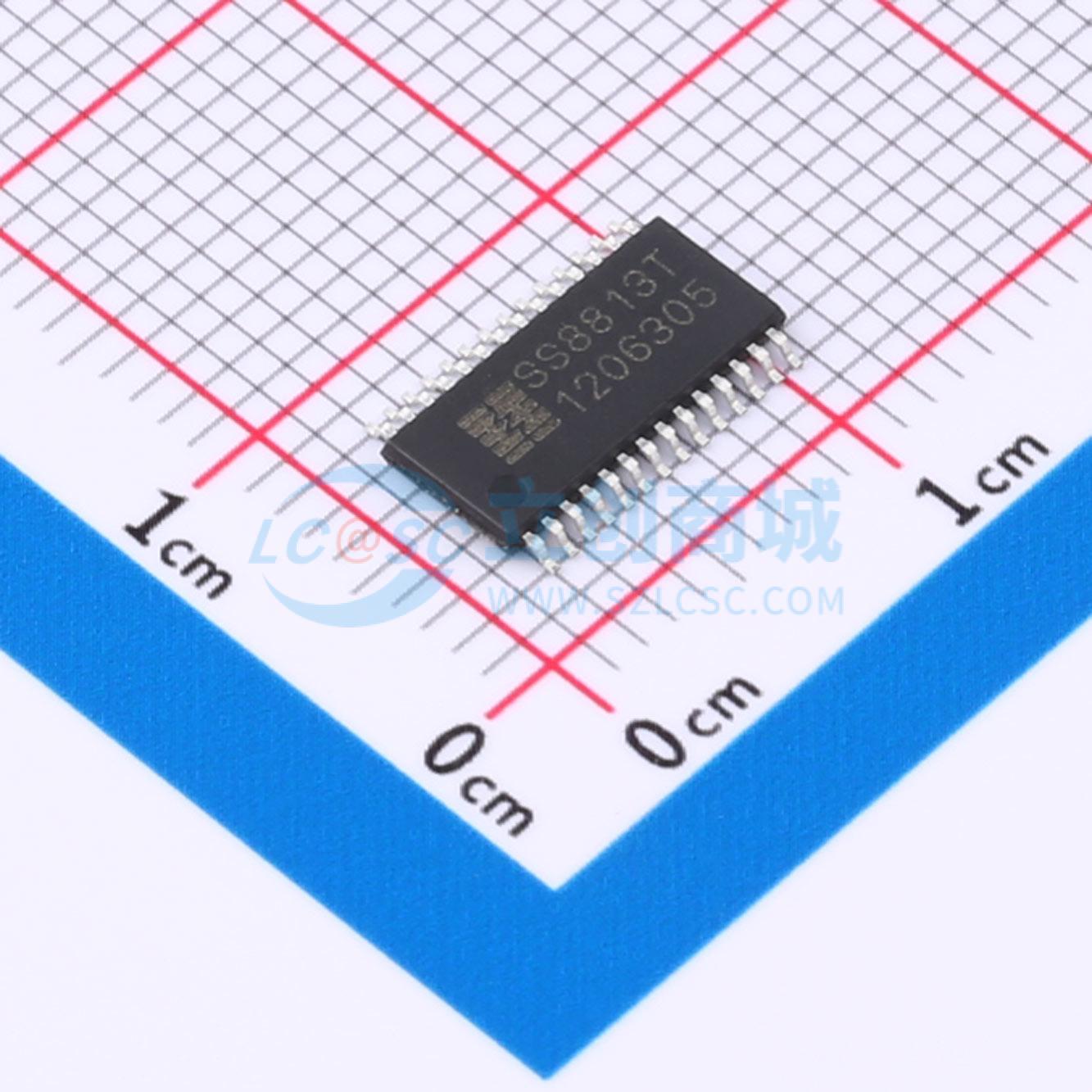

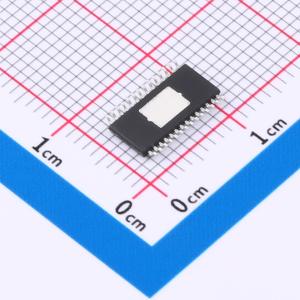

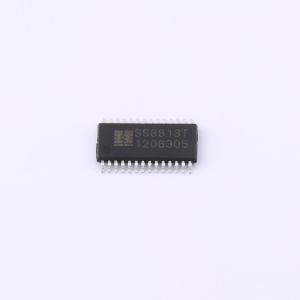

SS8813T

SS8813 为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。有两路H桥驱动，每个H桥可提供最大峰值电流2.5A和均方根电流1.75A(在24V和Ta = 25°C适当散热条件下)，可驱动两个刷式直流电机，或者一个双极步进电机，或者螺线管或者其它感性负载。双极步进电机可以以整步、2细分、4细分运行，或者用软件实现高细分。 每一个H桥的功率输出模块由N型功率MOSFET组成，每个H桥包含整流电路和限流电路。简单的并行数字控制接口，衰减模式可选择为快衰减，慢衰减和混合衰减。 提供了一种低功耗睡眠模式来关断内部电路，以达到非常低的静态电流，通过设置nSLEEP引脚来实现。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障输出管脚nFAULT引脚。 提供一种带有裸露焊盘的ETSSOP28封装，能有效改善散热性能，且是无铅产品，引脚框架采用100%无锡电镀。 SS8813是一个用于双极步进电机或有刷直流电机的集成电机驱动方案。内部集成了两个NMOS H桥、电流检测、调节电路，和详细的故障检测。 一个简单的PHASE/ENBL接口可以方便地连接到外部数字控制器，并且使用最少接口资源。故障指示引脚（nFAULT）当设备进入故障状态时提供标志位。 绕组电流控制允许外部控制器调整提供给电机的可调电流。电流调整是高度可配置的，以及根据应用程序的要求选择三种衰变模式：快、慢和混合衰减。两位电流电平控制允许在四种不同电流电平之间切换。当电机不工作时，采用低功耗的睡眠模式允许系统节省功耗。

• 双通道H桥电流控制电机驱动器 – 单个或两个有刷直流电机 – 一个步进电机
• EN/PH控制接口
• 固定频率下电流控制可选择 – 2 bits电流控制，提供4个电流台阶
• 低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET) – 24V，Ta = 25°C时可实现2.5A最大驱动电流 – 24V，Ta = 25°C时Ros(on)为350mΩ（典型值HS + LS）
• 8.2~45V工作电压范围
• 睡眠模式低电流
• 内置3.3V基准电压
• 带散热片的表面贴装封装
• 保护特性 – 过流保护(OCP) – 热关断(TSD) – 欠压闭锁(UVLO) – 故障显示Pin（nFAULT）

• POS打印机
• 安防相机
• 办公自动化设备
• 游戏机
• 机器人
