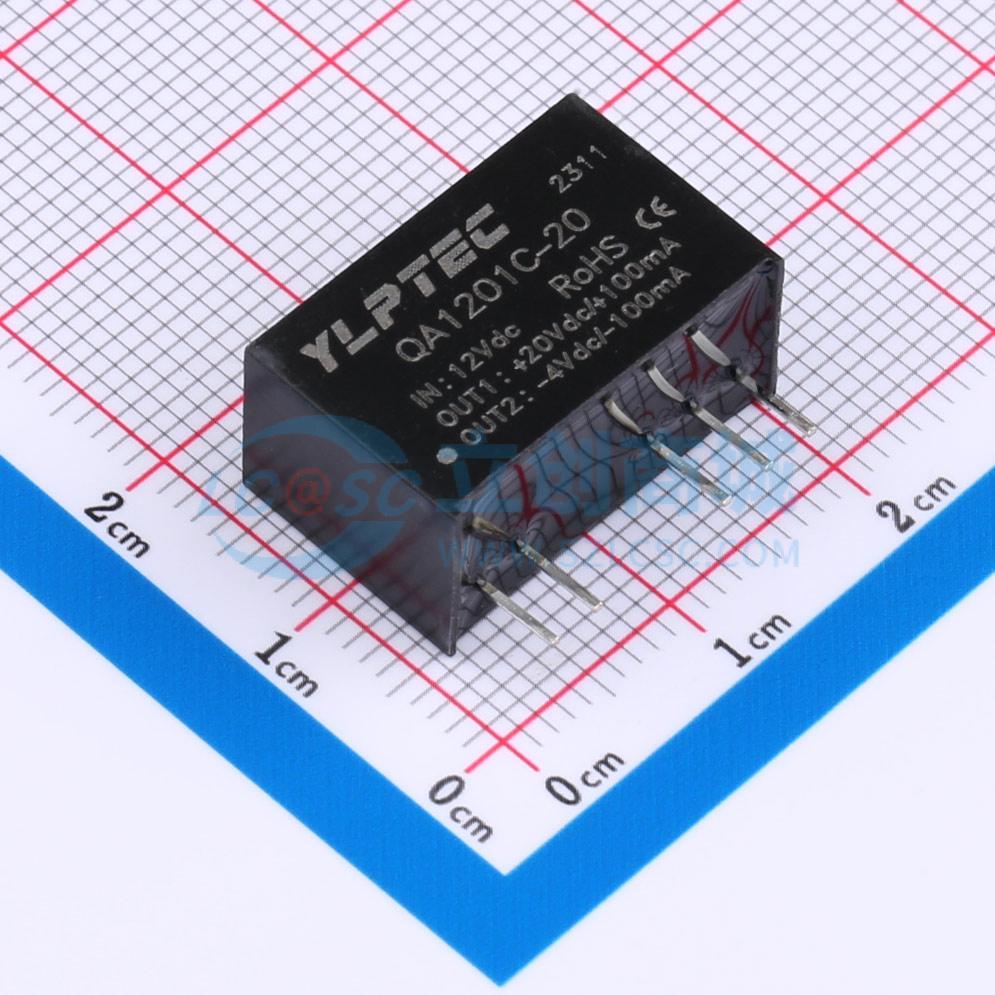

温馨提醒：图片仅供参考，商品以实物为准
QA1201C-20
DC/DC模块电源，SiCMOSFET驱动器专用电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QA1201C-20是专为需要两组隔离电源的SiC驱动器而设计的DC-DC模块电源。其内部采用了两路共地输出模式，可以更好的为SiC的开通与关断提供能量。同时具有输出 短路保护及自恢复能力。该产品适用于：1.通用变频器2.交流伺服驱动系统3.电焊机4.不间断电源(UPS),可持续 短路保护,效率高达82%,超小隔离电容隔离电压 3500VAC/6000VDC,SIP国际标准引脚,工作温度范围：-40℃ ~+105℃
- 品牌名称
- YLPTEC(易川)
- 商品型号
- QA1201C-20
- 商品编号
- C5369870
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 5.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | 2 | |
| 输出功率 | - | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | -4V；20V | |
| 输出电流(最大值) | -100mA；100mA | |
| 最大容性负载 | 220uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3.5kV@AC | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 空载输入电流 | 20mA | |
| 纹波噪声 | 60mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品特性
- 可持续短路保护
- 效率高达82%
- 超小隔离电容
- 温度特性好
- 隔离电压3500VAC/6000VDC
- SIP国际标准引脚
- 工作温度范围：-40°C~+105°C
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
