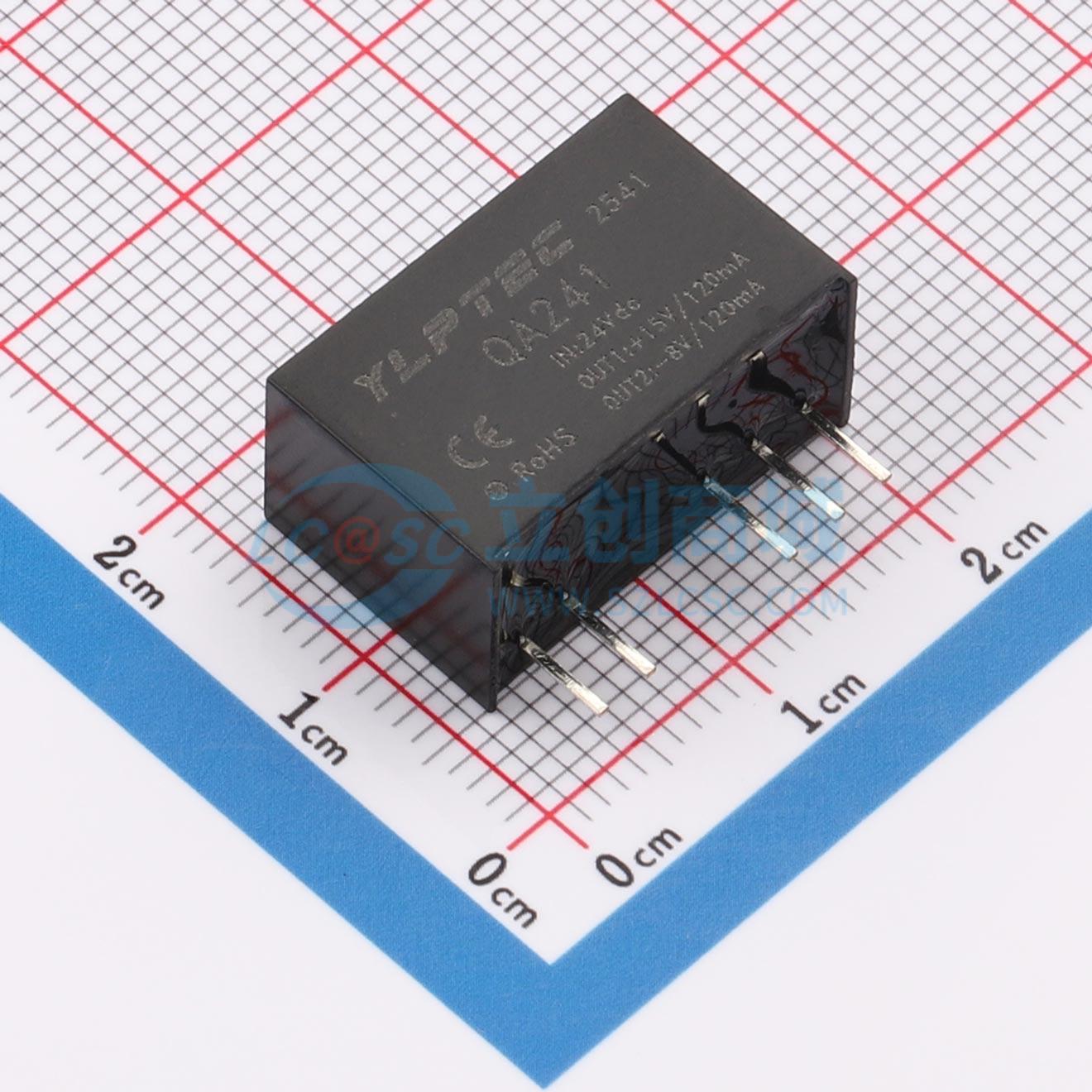

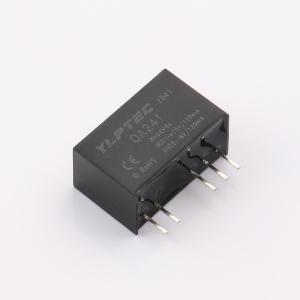

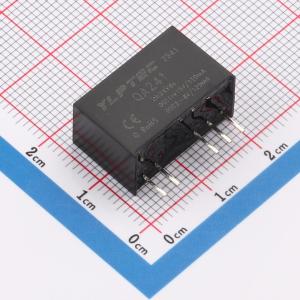

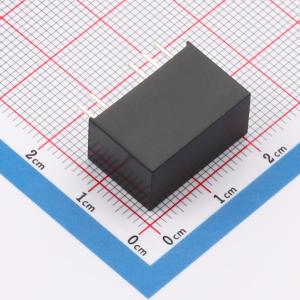

QA241
IGBT驱动器专用DC/DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QA241是专为 IGBT 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 IGBT 的驱动损耗。同时具有输出 短路保护及自恢复能力。该产品适用于：1.通用变频器2.交流伺服驱动系统3.电焊机4.不间断电源(UPS),效率高达85%,SIP国际标准引脚,可持续 短路保护,可空载使用,超小隔离电容,最大容性负载1000uF,隔离电压 3000VAC工作温度范围：-40℃ ~+105℃
- 品牌名称
- YLPTEC(易川)
- 商品型号
- QA241
- 商品编号
- C5369874
- 商品封装
- SIP-5
- 包装方式
- 管装
- 商品毛重
- 5.279克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 2 | |
| 输出功率 | - | |
| 工作电压(Vin) | 22.8V~25.2V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | -8V；15V | |
| 输出电流(最大值) | 120mA；-120mA | |
| 最大容性负载 | 1000uF | |
| 隔离电压(Vrms) | 3kV@AC |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 静态电流(Iq) | 30mA | |
| 纹波噪声 | 200mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品概述
QAxx1 系列是专为 IGBT 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 IGBT 的驱动损耗。同时具有输出短路保护及自恢复能力。
商品特性
- 效率高达 85%
- SIP 国际标准引脚
- 可持续短路保护
- 可空载使用
- 超小隔离电容
- 最大容性负载 1000uF
- 隔离电压 3000VAC
- 工作温度范围：-40°C~+105°C
