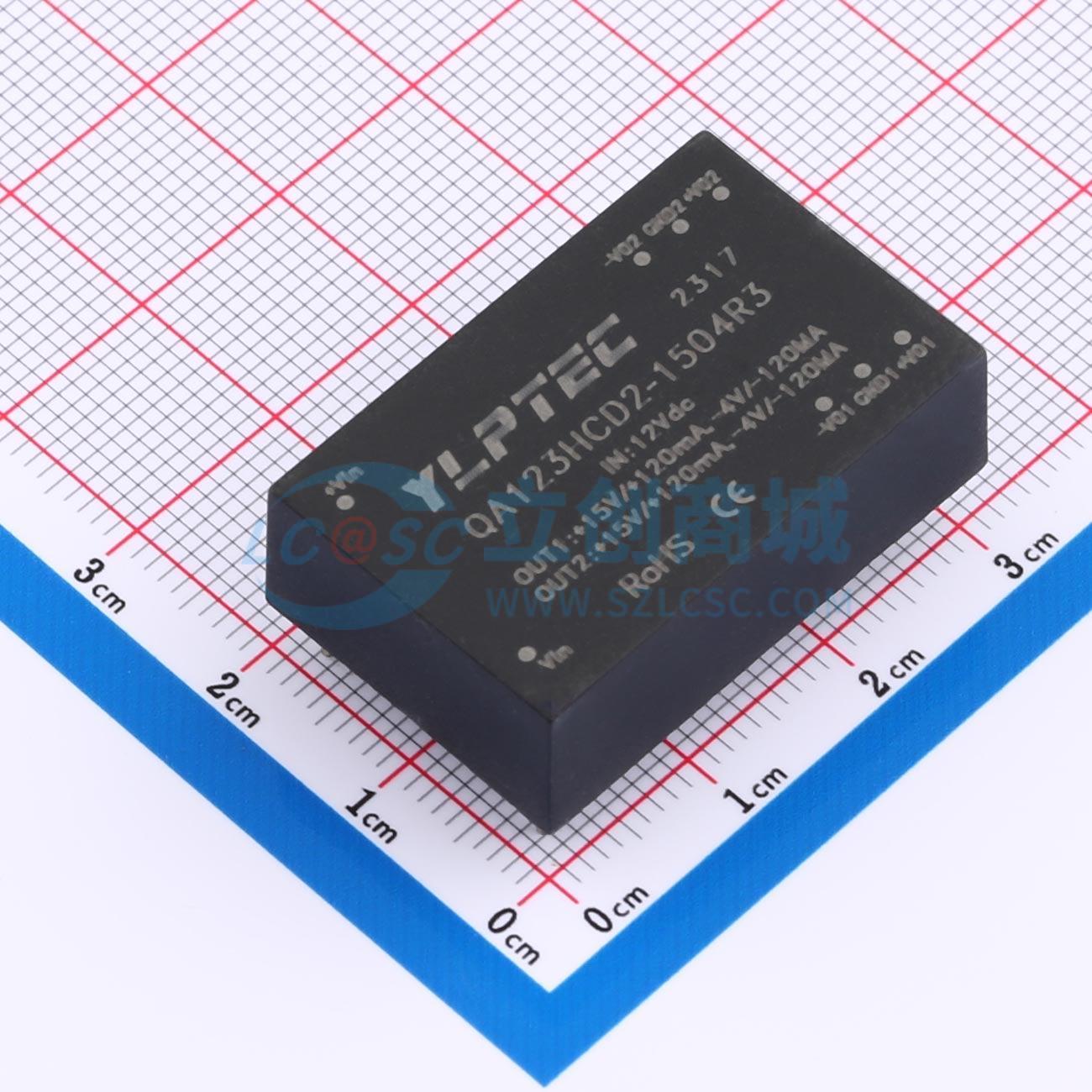

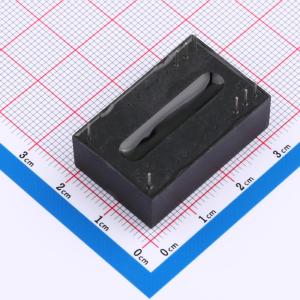

温馨提醒：图片仅供参考，商品以实物为准
QA123HCD2-1504R3
SiC驱动器专用DC/DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- QA123HCD2-1504R3是专为 SiC MOSFET 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小SiCMOSFET 的驱动损耗。同时具有输出 短路保护及自恢复能力。该产品适用于：1.通用变频器2.交流伺服驱动系统3.电焊机4.不间断电源(UPS)满足加强绝缘 隔离电压 5000VAC 局部放电 1700V CMTI>200 kV/µs 最大容性负载 2200µF 效率高达 85%
- 品牌名称
- YLPTEC(易川)
- 商品型号
- QA123HCD2-1504R3
- 商品编号
- C5369888
- 商品封装
- DIP
- 包装方式
- 管装
- 商品毛重
- 14.657143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | 升压型 | |
| 通道数 | 2 | |
| 输出功率 | 2.28W | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 转换效率 | 85% | |
| 输出电压(Vout) | -4V；15V | |
| 输出电流(最大值) | 120mA；-120mA | |
| 最大容性负载 | 2200uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV@AC | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 31.7mm | |
| 宽度 | 20.3mm | |
| 高度 | 12.65mm |
商品特性
- 满足加强绝缘，隔离电压5000VAC
- 局部放电1700V
- CMTI>200 kV/µs
- 最大容性负载2200µF
- 超小隔离电容4.2pF(typ.)
- 效率高达85%
- DIP封装
- 工作温度范围: -40°C to +105°C
- 可持续短路保护
- 内部采用非对称式电压输出形式，尽可能减小SiC MOSFET的驱动损耗
- 具有输出短路保护及自恢复能力
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
