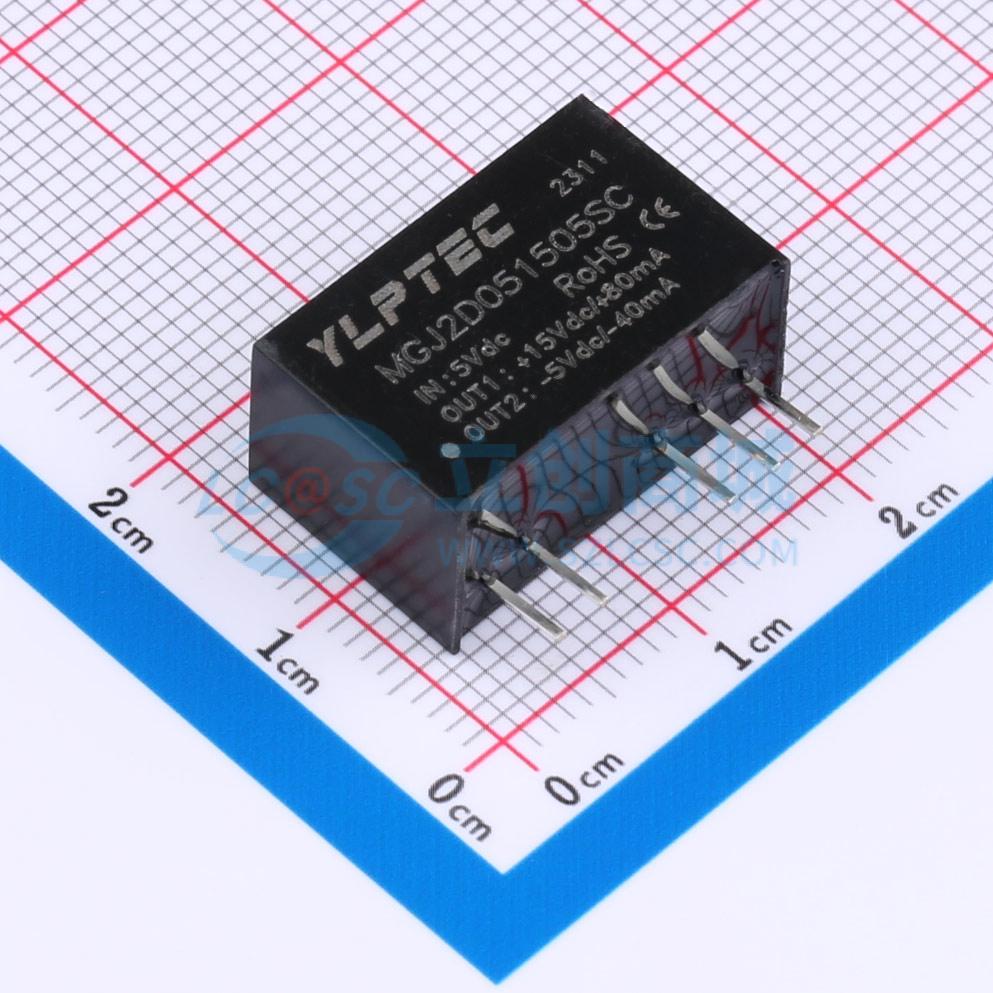

温馨提醒：图片仅供参考，商品以实物为准
MGJ2D051505SC
IGBT驱动器专用DC/DC模块电源
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MGJ2D051505SC系列是专为 IGBT驱动器而设计的 输出电压15V，输出电流（mA）80, DC-DC模块电源，其内部采用了非对称式电压输出形式，尽可能减小IGBT 的驱动损耗。同时具有输出 短路保护及自恢复能力。该产品适用于：1）通用变频器；2）交流伺服驱动系统；3）电焊机；4）不间断电源(UPS)。
- 品牌名称
- YLPTEC(易川)
- 商品型号
- MGJ2D051505SC
- 商品编号
- C5369901
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 5.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 功能类型 | - | |
| 通道数 | 2 | |
| 输出功率 | - | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 90% | |
| 输出电压(Vout) | -5V；15V | |
| 输出电流(最大值) | -40mA；80mA |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3kV@AC | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100Hz | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品概述
MGJ2 系列是专为 IGBT 驱动器而设计的 DC - DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 IGBT 的驱动损耗。同时具有输出短路保护及自恢复能力。
商品特性
- 效率高达 90%
- 可持续短路保护
- 可空载使用
- 温度特性好
- 超小隔离电容
- 隔离电压 3000VAC
- SIP 国际标准引脚
- 工作温度范围： - 40°C ~ + 105°C
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
