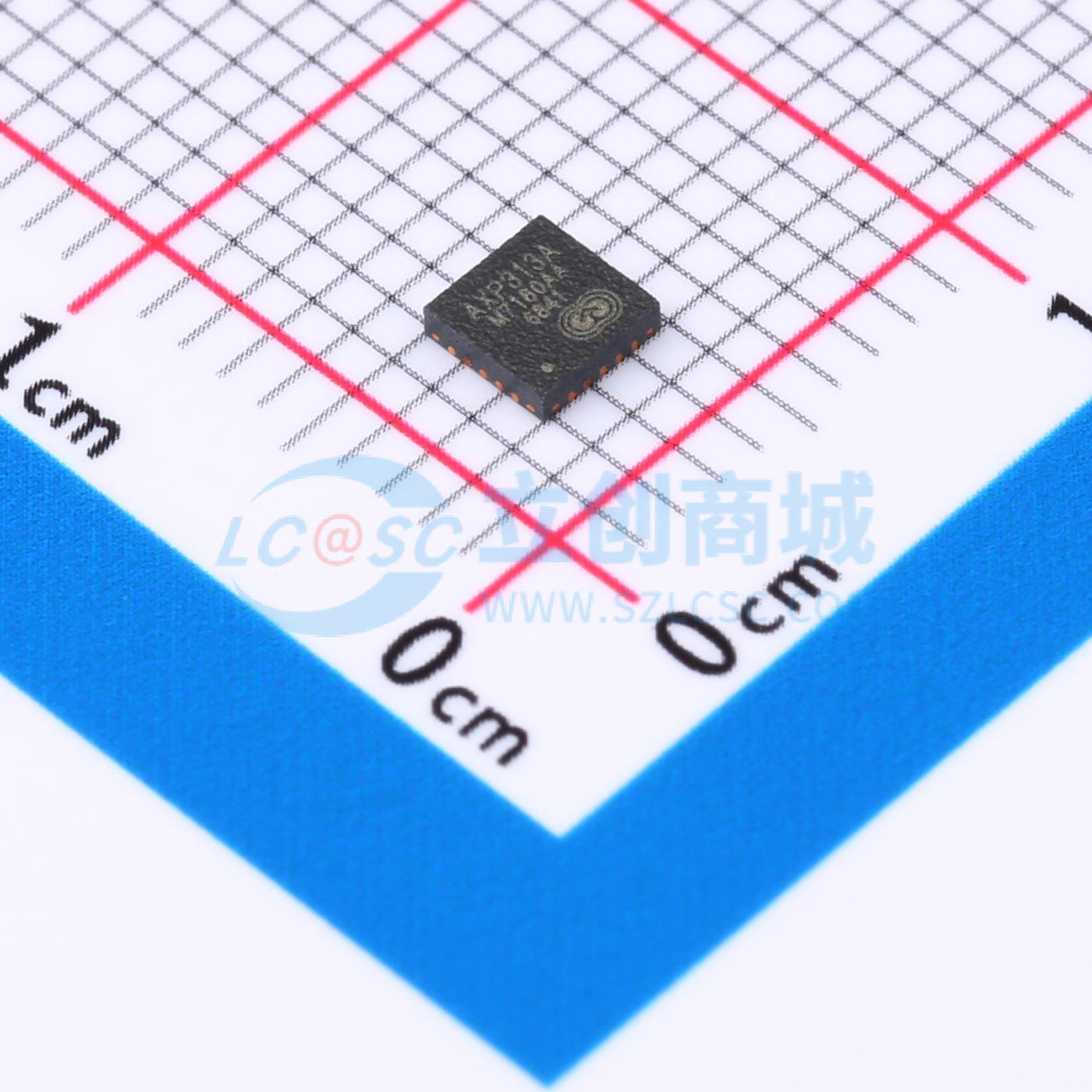

温馨提醒：图片仅供参考，商品以实物为准
AXP313A
用于多核高性能系统的电源管理集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AXP313A 是一款高集成度的电源管理芯片，针对需要多路电源转换输出的应用，既可与其他BMU 配合构成电池应用场景的电源解决方案，又可用于IPC、智能音箱等小功率无电池方案，充分满足应用处理器系统对于电源相对复杂而精确控制的要求。 AXP313A 支持6 路电源输出（包括3 路DCDC 和3 路LDO）。为保证电源系统安全稳定，AXP313A 集成了过压（OVP）、欠压（UVP）、过流（OCP）以及过温（OTP）等保护电路。
- 品牌名称
- x-powers
- 商品型号
- AXP313A
- 商品编号
- C5365290
- 商品封装
- QFN-20
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
参数完善中
商品概述
AXP313A 是一款高集成度的电源管理芯片，针对需要多路电源转换输出的应用，既可与其他BMU 配合构成电池应用场景的电源解决方案，又可用于IPC、智能音箱等小功率无电池方案，充分满足应用处理器系统对于电源相对复杂而精确控制的要求。 AXP313A 支持6 路电源输出（包括3 路DCDC 和3 路LDO）。为保证电源系统安全稳定，AXP313A 集成了过压（OVP）、欠压（UVP）、过流（OCP）以及过温（OTP）等保护电路。另外，AXP313A 具有开关机、休眠唤醒等电源管理功能，体现了芯片集成化的管理价值。 AXP313A 支持TWSI，让系统可以动态调节输出电压、控制电源的输出与关闭、灵活配置中断管理和休眠唤醒条件。 AXP313A 为3mm x 3mm 20-pin QFN 封装。
商品特性
- 3 DCDCs
- DCDC1: 0.5~1.2V, 10mV/step, 1.22~1.54V, 20mV/step, 1.6~3.4V, 0.1V/step, IMAX=1.5A
- DCDC2: 0.5~1.2V, 10mV/step, 1.22~1.54V, 20mV/step, IMAX=3A@VIN=5V, IMAX=2.5A@VIN=3.7V
- DCDC3: 0.5~1.2V, 10mV/step, 1.22~1.84V, 20mV/step, IMAX=2A
- 3 LDOs
- RTCLDO: 1.8V/2.5V/2.8V/3.3V，IMAX=30mA
- ALDO1: 0.5~3.5V, 0.1V/step, IMAX=300mA
- DLDO1: 0.5~3.5V, 0.1V/step, IMAX=500mA
- 支持TWSI (Two Wire Serial Interface)通信模式，从机地址可配置为0x36 或0x37 (7 bits)
- 内部温度传感器及过温保护
- 可监视DCDC 输出电压，发送中断，欠/过压保护
- DCDC/LDO 的启动时序和默认电压可定制
应用领域
- OTT 盒子
- IPC
