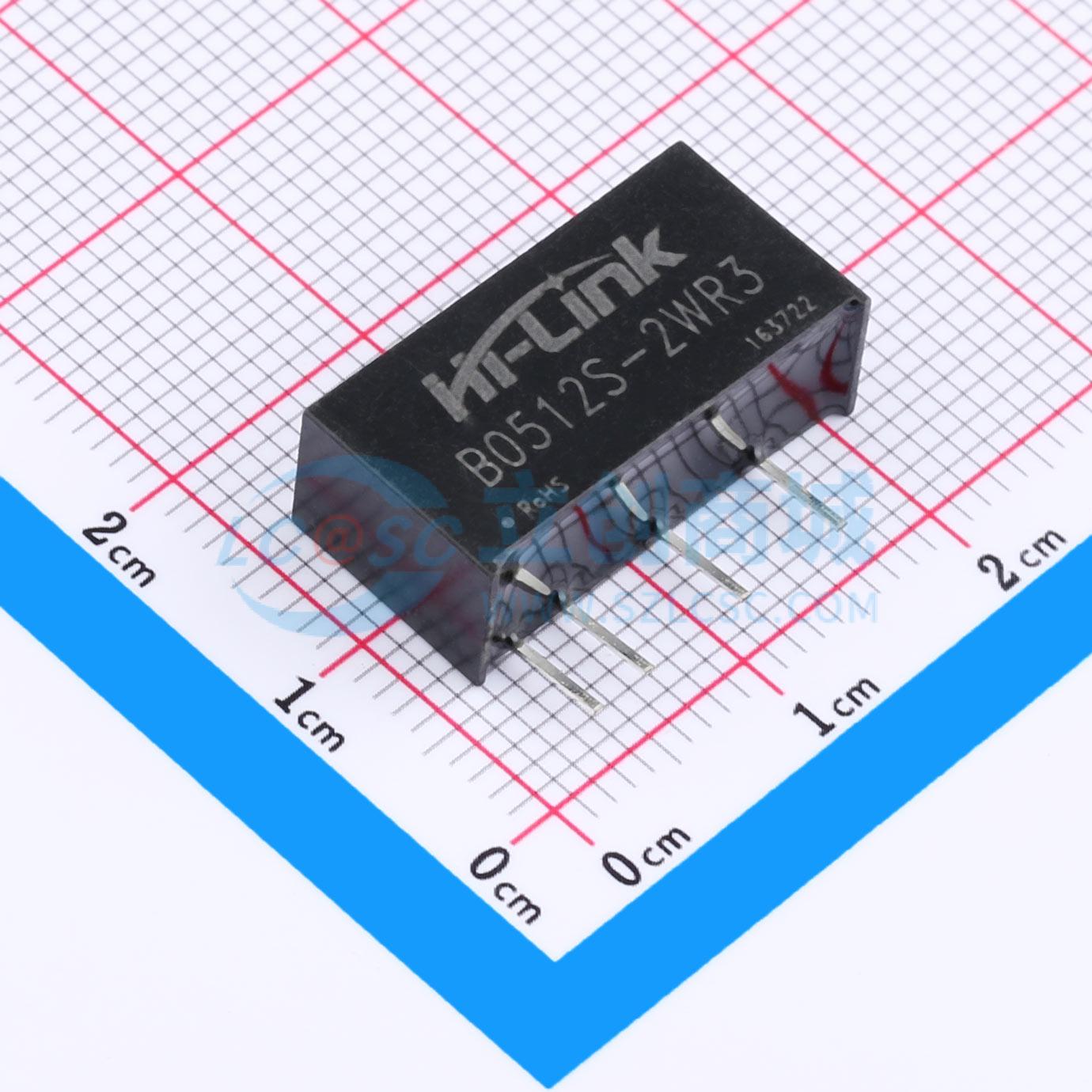

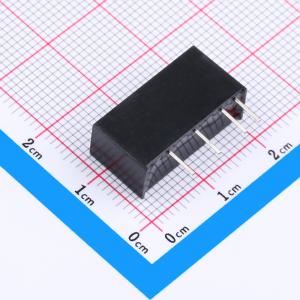

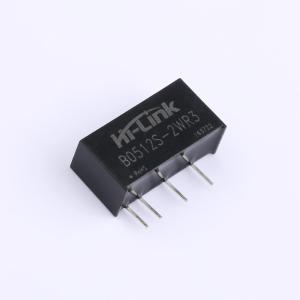

温馨提醒：图片仅供参考，商品以实物为准
B0512S-2WR3
直流隔离电源模块5V转12V短路保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款2W的直流-直流电源模块，具有恒压输入、隔离非稳压单输出的特点。适用于输入电源电压相对稳定（电压变化范围±10%Vin）、输入输出需要隔离（隔离电压1500VDC）、对输出电压稳定性要求不高的场景。
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- B0512S-2WR3
- 商品编号
- C5365303
- 商品封装
- SIP,19.5x7mm
- 包装方式
- 管装
- 商品毛重
- 3.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 输出电压(Vout) | 12V | |
| 输出电流(最大值) | 167mA | |
| 转换效率 | 89% | |
| 最大容性负载 | 560uF |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 100kHz | |
| 纹波噪声 | 30mVp-p | |
| 特性 | 短路保护 | |
| 长度 | 19.5mm | |
| 宽度 | 7mm | |
| 高度 | 10mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
2W 恒压输入、隔离非稳压单输出 DC - DC 电源模块。本系列产品专为车载电源系统应用而设计，这些应用需要生成一组与输入电源隔离的电压。
商品特性
- 恒压输入、隔离非稳压输出 2W 功率
- 隔离电压：1500VDC
- 低空载功耗：0.025W（典型值）
- 效率：高达 90%（典型值）
- 工作温度：-40℃~+85℃
- 平均无故障工作时间（MTBF）≥ 351 万小时（3500000 小时）
- 输出短路保护：持续短路保护，自动恢复
- 小型 SIP 封装，塑料外壳
- 国际标准引脚方式
- 纹波/噪声（20MHz 带宽）：30mVp - p（典型值）
- 过温保护和输出持续短路保护
- 符合 RoHS 标准
应用领域
- 纯数字电路
- 通用低频模拟电路
- 继电器驱动电路
- 数据交换电路
