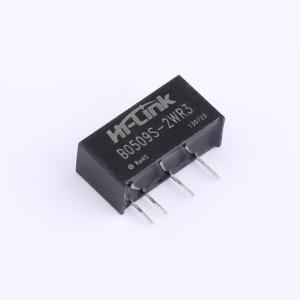

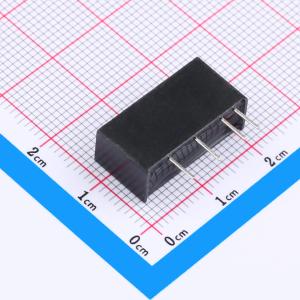

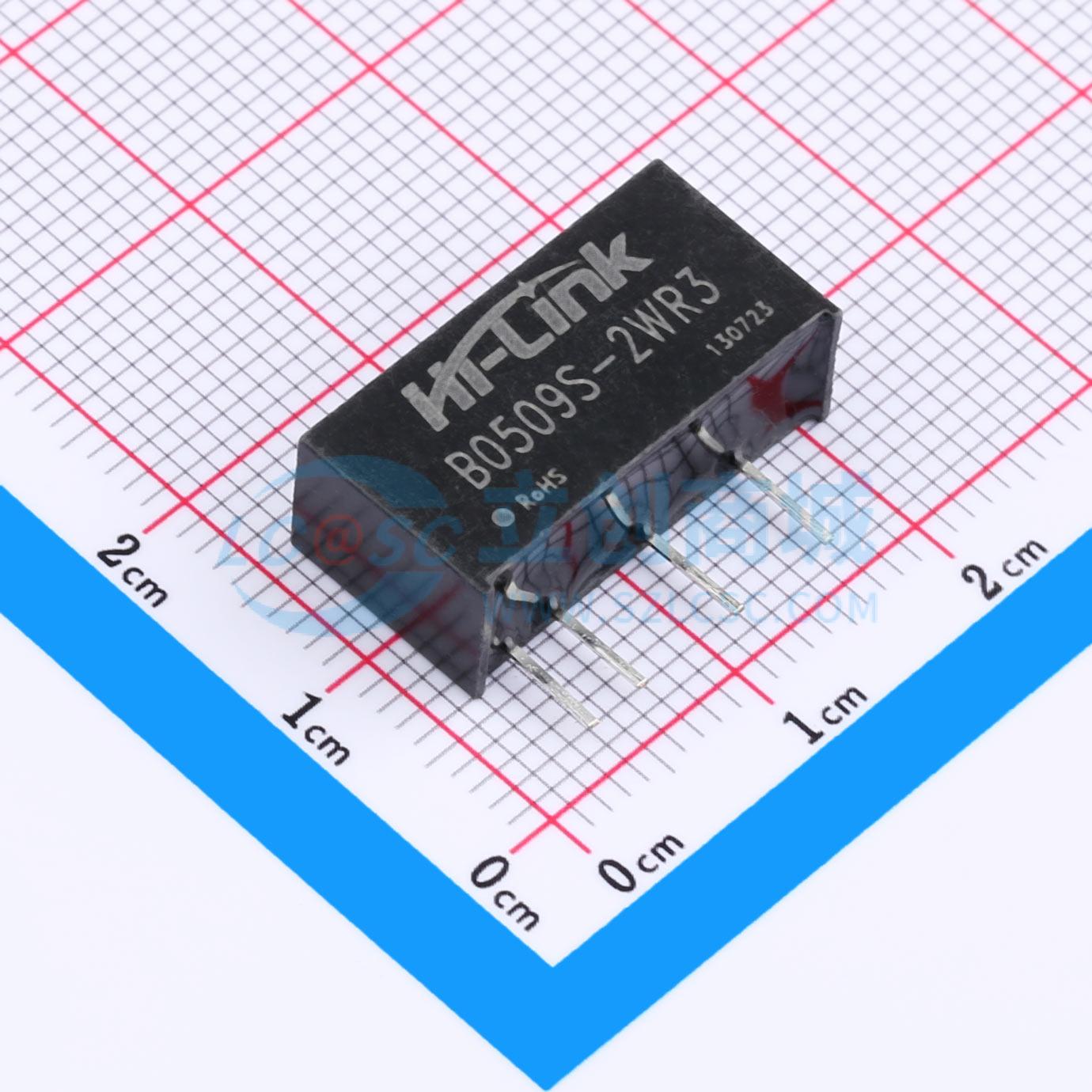

B0509S-2WR3
直流隔离电源模块5V转9V短路保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- HI-LINK(海凌科)
- 商品型号
- B0509S-2WR3
- 商品编号
- C5365302
- 商品封装
- SIP-4
- 包装方式
- 管装
- 商品毛重
- 3.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | - | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 85% | |
| 输出电压(Vout) | 9V | |
| 输出电压精度 | ±15% | |
| 输出电流(最大值) | 222mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 30mVp-p | |
| 开关频率 | 100kHz | |
| 最大容性负载 | 1000uF | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 19.5mm | |
| 宽度 | 7mm | |
| 高度 | 10mm | |
| 功能特性 | 短路保护；自动故障恢复；过载保护；过热保护 |
商品概述
B_S-2WR3系列是一款小体积、高效率的微小功率、定电压输入、隔离非稳压单路输出DC/DC模块电源。该系列产品专门针对板上电源系统中需要产生一组与输入电源隔离的电压的应用场合而设计。它适用于输入电源电压相对稳定（变化范围在±10% Vin以内）、输入输出之间要求隔离（隔离电压≤1500VDC）且对输出电压稳定度要求不高的场景。
商品特性
- 定电压输入，隔离非稳压输出，额定功率2W
- 隔离电压：1500VDC
- 空载功耗低：典型值0.025W
- 效率高达90%（典型值）
- 工作环境温度范围：-40℃ ~ +85℃
- 平均无故障工作时间≥350万小时
- 具备输出可持续短路保护，可自动恢复
- 采用小型SIP塑料封装
- 符合国际标准引脚方式
- 纹波及噪声（20MHz带宽）：典型值30mVₚ₋ₚ
- 具备过温保护
- 符合RoHS指令
应用领域
- 纯数字电路场合
- 一般低频模拟电路场合
- 继电器驱动电路
- 数据交换电路场合
