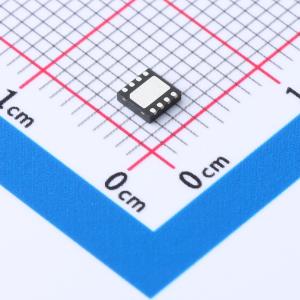

IS31AP2005-DLS2-TR

2.95W 单声道无滤波D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IS31AP2005是一款高效的2.95W单声道D类音频功率放大器。低噪声、无滤波器的PWM架构省去了输出滤波器，减少了外部元件数量和系统成本，并简化了设计。IS31AP2005采用单5V电源供电，能够驱动4Ω扬声器负载，在总谐波失真加噪声（THD+N）为10%的情况下，连续平均输出功率可达2.95W。与典型的AB类放大器相比，IS31AP2005在驱动扬声器负载时具有更高的效率。在手机中，听筒、免提扬声器和铃声均可由IS31AP2005驱动。IS31AP2005的增益可通过外部配置，通过对各功能的信号进行求和，实现对多个信号源的独立增益控制。IS31AP2005提供DFN - 8（3mmx3mm）和MSOP - 8封装。
品牌名称: ISSI(美国芯成)
商品型号: IS31AP2005-DLS2-TR
商品编号: C5362616
商品封装: DFN-8
包装方式: 编带
商品毛重: 0.216克(g)

商品参数

商品概述

IS31AP2005是一款高效的2.95W单声道D类音频功率放大器。低噪声、无滤波器的PWM架构省去了输出滤波器，减少了外部元件数量和系统成本，并简化了设计。 IS31AP2005采用单5V电源供电，能够驱动4Ω扬声器负载，在总谐波失真加噪声（THD+N）为10%的情况下，连续平均输出功率可达2.95W。与典型的AB类放大器相比，IS31AP2005在驱动扬声器负载时具有更高的效率。在手机中，听筒、免提扬声器和铃声均可由IS31AP2005驱动。IS31AP2005的增益可通过外部配置，通过对各功能的信号进行求和，实现对多个信号源的独立增益控制。 IS31AP2005提供DFN - 8（3mmx3mm）和MSOP - 8封装。

商品特性

总谐波失真（THD）= 10%，5V电源供电时：
- 驱动4Ω负载，输出功率2.95W（典型值）
- 驱动8Ω负载，输出功率1.70W（典型值）
5V电源供电时的效率：
- 驱动4Ω扬声器，输出功率400mW时，效率为83%
- 驱动8Ω扬声器，输出功率400mW时，效率为89%
优化的PWM输出级省去了LC输出滤波器
全差分设计减少了射频整流，并省去了旁路电容
集成了爆音和咔嗒声抑制电路
具备短路和热保护功能
提供DFN - 8（3mmx3mm）和MSOP - 8封装
符合RoHS标准，100%无铅（Pb）

应用领域

无线或移动手机及个人数字助理（PDA）
便携式DVD播放器
笔记本电脑
便携式收音机
教育玩具
USB扬声器
便携式游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	2.95Wx1@4Ω
	工作电压	2.7V~5.5V
	总谐波失真+噪声(THD+N)	0.28%

	属性	参数值
	静态电流(Iq)	1.2mA；2.6mA
	工作温度	-40℃~+85℃
	信噪比	92dB
	输入类型	差分；单端
	电源纹波抑制比(PSRR)	-65dB
	效率	83%；89%
