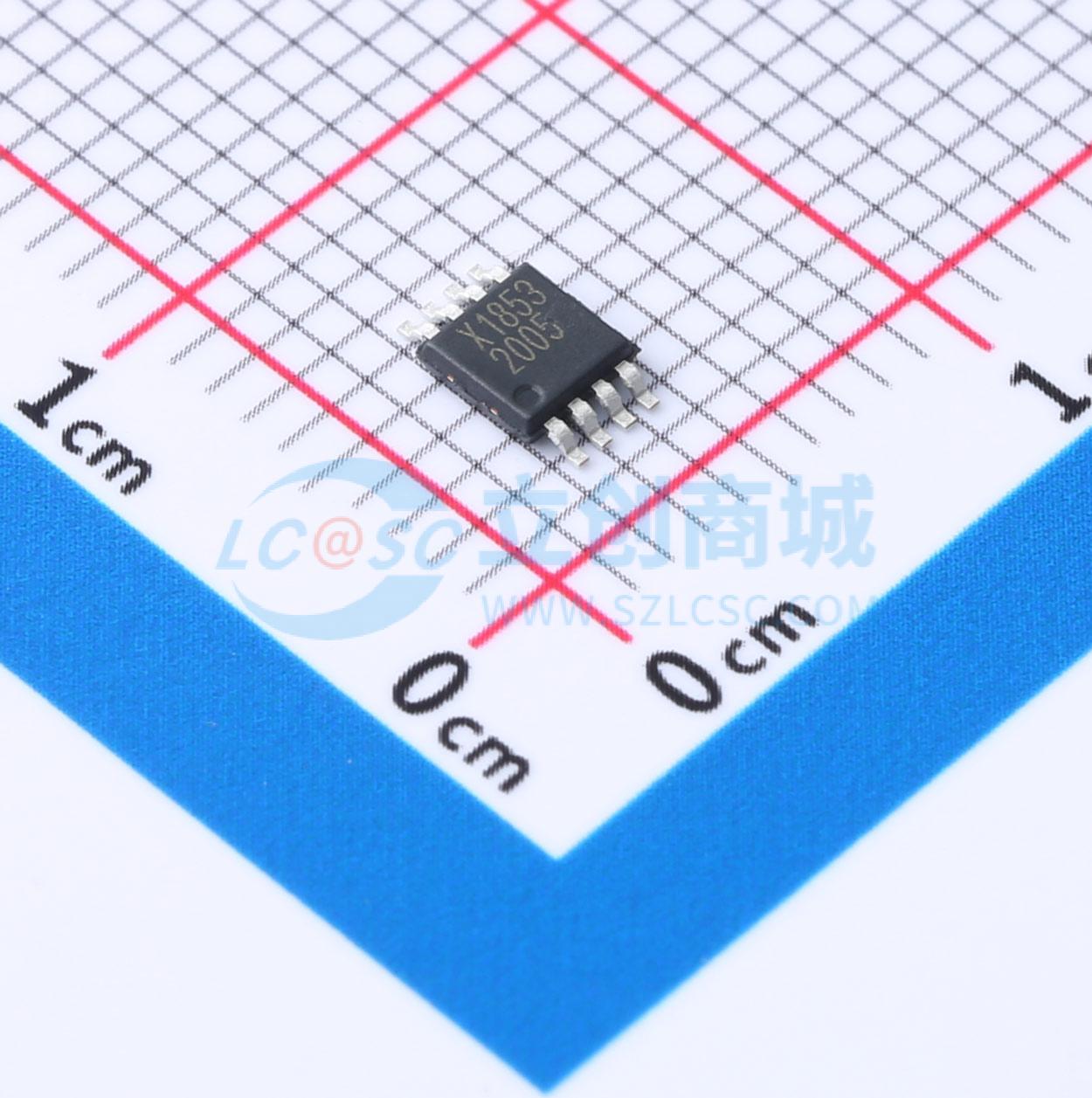

IS31AP2005-SLS2-TR
单声道无滤波器D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IS31AP2005是一款高效的2.95W单声道D类音频功率放大器。低噪声、无滤波器的PWM架构省去了输出滤波器，减少了外部元件数量和系统成本，并简化了设计。IS31AP2005采用单5V电源供电，能够驱动4Ω扬声器负载，在总谐波失真加噪声（THD+N）为10%的情况下，连续平均输出功率可达2.95W。与典型的AB类放大器相比，IS31AP2005在驱动扬声器负载时具有更高的效率。在手机中，听筒、免提扬声器和铃声均可由IS31AP2005驱动。IS31AP2005的增益可通过外部配置，通过对各功能的信号进行求和，可实现对多个信号源的独立增益控制。IS31AP2005提供DFN - 8（3mmx3mm）和MSOP - 8封装。
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS31AP2005-SLS2-TR
- 商品编号
- C5362618
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.95Wx1@4Ω | |
| 工作电压 | 2.7V~5.5V | |
| 总谐波失真+噪声(THD+N) | 10% | |
| 静态电流(Iq) | 2.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 92dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -65dB | |
| 效率 | 83%；89% | |
| 输入通道数 | 1对差分输入 |
商品概述
IS31AP2005是一款高效的2.95W单声道D类音频功率放大器。低噪声、无滤波器的PWM架构省去了输出滤波器，减少了外部元件数量和系统成本，并简化了设计。 IS31AP2005采用单5V电源供电，能够驱动4Ω扬声器负载，在总谐波失真加噪声（THD+N）为10%的情况下，连续平均输出功率可达2.95W。与典型的AB类放大器相比，IS31AP2005在驱动扬声器负载时具有更高的效率。 在手机中，听筒、免提扬声器和铃声均可由IS31AP2005驱动。IS31AP2005的增益可通过外部配置，通过对各功能的信号进行求和，可实现对多个信号源的独立增益控制。 IS31AP2005提供DFN - 8（3mmx3mm）和MSOP - 8封装。
商品特性
- 总谐波失真（THD）为10%，5V供电时：
- 驱动4Ω负载，输出功率为2.95W（典型值）
- 驱动8Ω负载，输出功率为1.70W（典型值）
- 5V供电时的效率：
- 驱动4Ω扬声器，输出功率为400mW时，效率为83%
- 驱动8Ω扬声器，输出功率为400mW时，效率为89%
- 优化的PWM输出级省去了LC输出滤波器
- 全差分设计减少了射频整流，并省去了旁路电容
- 集成了爆音和咔嗒声抑制电路
- 具备短路和热保护功能
- 提供DFN - 8（3mmx3mm）和MSOP - 8封装
- 符合RoHS标准，100%无铅（Pb）
应用领域
- 无线或蜂窝手机及个人数字助理（PDA）
- 便携式DVD播放器
- 笔记本电脑
- 便携式收音机
- 教育玩具
- USB扬声器
- 便携式游戏机
