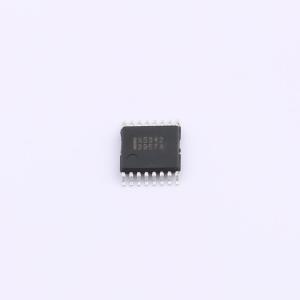

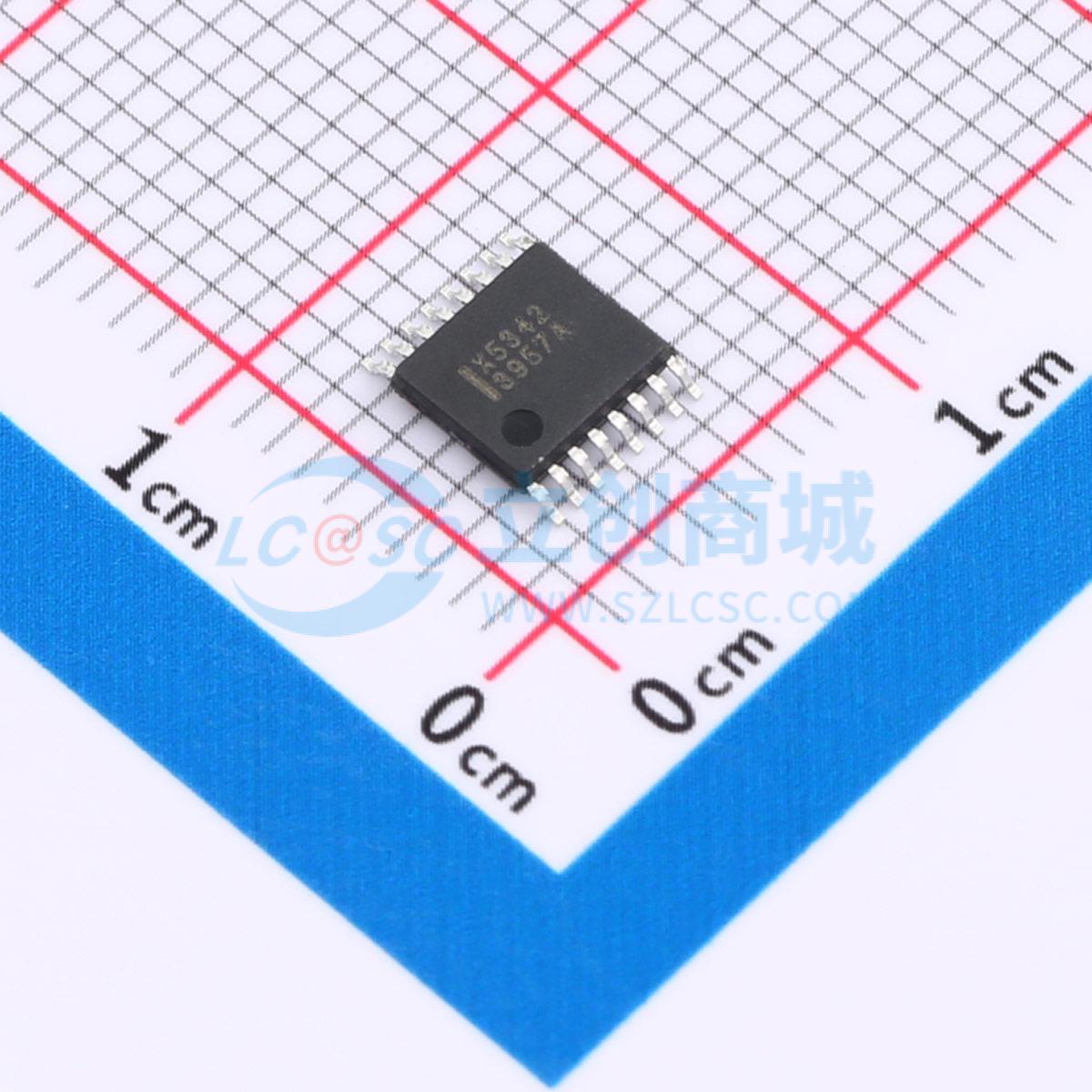

温馨提醒：图片仅供参考，商品以实物为准
IS32LT3957A-ZLA3-TR
具备故障保护功能的高压LED照明控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款电流模式PWM控制器，用于宽输入/输出电压范围和高LED电流应用。通过外部电阻感应LED串的高端输出电流，高端感应在升压或降压-升压模式配置中均可工作。可通过外部电阻配置在100kHz-1MHz频率下工作，使用单个电容设置扩频抖动频率以降低辐射峰值发射并优化系统EMI性能。集成了检测输出开路/短路、RT/SYNC引脚短路、VDD短路、VCC欠压锁定和过温故障条件的电路，故障情况可通过开漏故障报告FAULTB引脚报告
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS32LT3957A-ZLA3-TR
- 商品编号
- C5362617
- 商品封装
- TSSOP-16-EP
- 包装方式
- 编带
- 商品毛重
- 0.24828克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 5V~75V | |
| 开关频率 | 100kHz~1MHz | |
| 通道数 | 1 | |
| 调光 | PWM |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | SEPIC；升压；降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3.5% |
商品概述
IS32LT3957A是一款电流模式PWM控制器，专为驱动低端外部NMOS FET而设计，适用于宽输入/输出电压范围和高LED电流应用。外部电阻用于感测LED灯串的高端输出电流。高端感测是最灵活的电流感测方案，因为它在升压或降压 - 升压模式配置下均能工作。该控制器可通过外部电阻配置，在100kHz至1MHz的频率范围内工作，从而在保持高效率的同时，使用小型外部电感器和电容器。只需一个电容器即可设置扩频抖动频率，以降低辐射峰值发射并优化系统EMI性能。 IS32LT3957A集成了用于检测输出开路/短路、RT/SYNC引脚短路、VDD短路、VCC欠压锁定和过温故障情况的电路。这些故障情况可通过开漏故障报告引脚FAULTB进行报告。 微控制器可轻松与IS32LT3957A接口，以执行调光控制并响应故障报告情况。调光可以是模拟和/或PWM输入。模拟调光需要在ICTRL引脚上输入0.1V至1.1V范围内的直流电压。在PWM/EN引脚上施加占空比可变的数字信号可实现PWM调光。 IS32LT3957A采用带散热焊盘的eTSSOP - 16封装，以增强散热性能。它的工作电压范围为5V至75V，工作温度范围为 - 40℃至 + 125℃。
商品特性
- 宽高压输入范围：5V至75V
- 支持升压、降压 - 升压、SEPIC和降压拓扑
- 在 - 40℃至 + 125℃温度范围内，输出电流精度为±3.5%
- 可调工作频率范围为100kHz至1MHz
- 可编程软启动，避免浪涌电流
- 固定欠压锁定阈值
- 具备EMI降低能力
- 可编程扩频功能
- 工作频率可与外部时钟源同步
- 支持模拟或PWM调光
- 带报告功能的故障保护：
- VCC欠压锁定（不报告）
- 可编程输出过压保护
- 输出短路保护
- RT/SYNC引脚短路保护
- VDD引脚短路保护
- VDD欠压锁定（不报告）
- 过温保护
- 通过AEC - Q100认证
应用领域
- 汽车前照灯
- 日间行车灯
- 雾灯
- 尾灯
