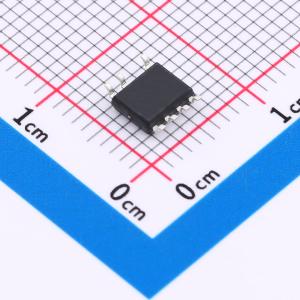

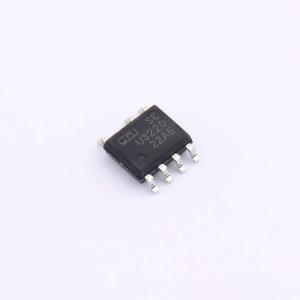

温馨提醒：图片仅供参考，商品以实物为准
U3220
升降压型 2A 12V~100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- U3220是一款高性能低成本PWM控制功率器,适用于离线式小功率升压、降压和升降压应用场合。集成7A100V MOSFET,支持多模式控制,具有过载保护、过热保护、过压保护等功能。
- 品牌名称
- UNI-SEMIC(宇力半导体)
- 商品型号
- U3220
- 商品编号
- C5362238
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.183425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 12V~100V | |
| 输出电压 | 14.3V | |
| 输出电流 | 2A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式；升压式；降压-升压式 | |
| 静态电流(Iq) | 200nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护 |
商品概述
U3220是一款高性能、低成本的PWM控制功率开关，适用于离线式小功率升压、降压和升降压应用，其外围电路简单且所需元件数量少。该产品内置高耐压MOSFET启动模块，有助于提升系统的浪涌耐受能力。与传统PWM功率开关不同，U3220内部没有固定时钟来驱动MOSFET，其系统开关频率可根据负载变化自动调节。芯片采用多模式PWM控制技术，有效简化了外围电路设计，改善了线性调整率和负载调整率，并消除了系统运行中的可闻噪声。此外，芯片内部的峰值电流检测阈值能够根据实际负载情况自动调节，从而有效降低空载状态下的待机功耗。U3220集成了完备的、具备自恢复功能的保护特性，包括VDD欠压保护、逐周期电流限制、输出过压保护、过热保护、过载保护以及VDD过压保护等。
商品特性
- VIN输入电压范围：12~100V（输出可调）
- 集成7A 100V（峰值10A 100V）MOSFET
- 集成180V高压启动电路
- 采用多模式控制，工作无异常噪声
- 支持升压、降压及升降压拓扑结构
- 默认输出14.3V（当FB引脚悬空时）
- 待机功耗低于50 mW
- 具备良好的线性调整率和负载调整率
- 集成软启动电路
- 内部集成多种保护功能：过载保护、逐周期电流限制、输出过压保护、VDD过压保护、欠压保护及电压钳位保护
应用领域
- 电信90V电源系统
- 以太网POE
- 工业控制
- 逆变器系统
