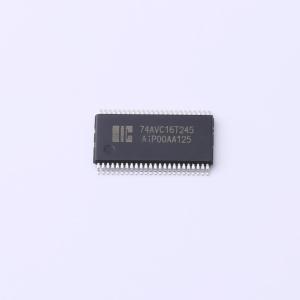

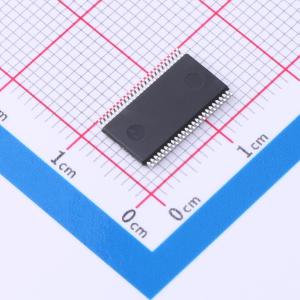

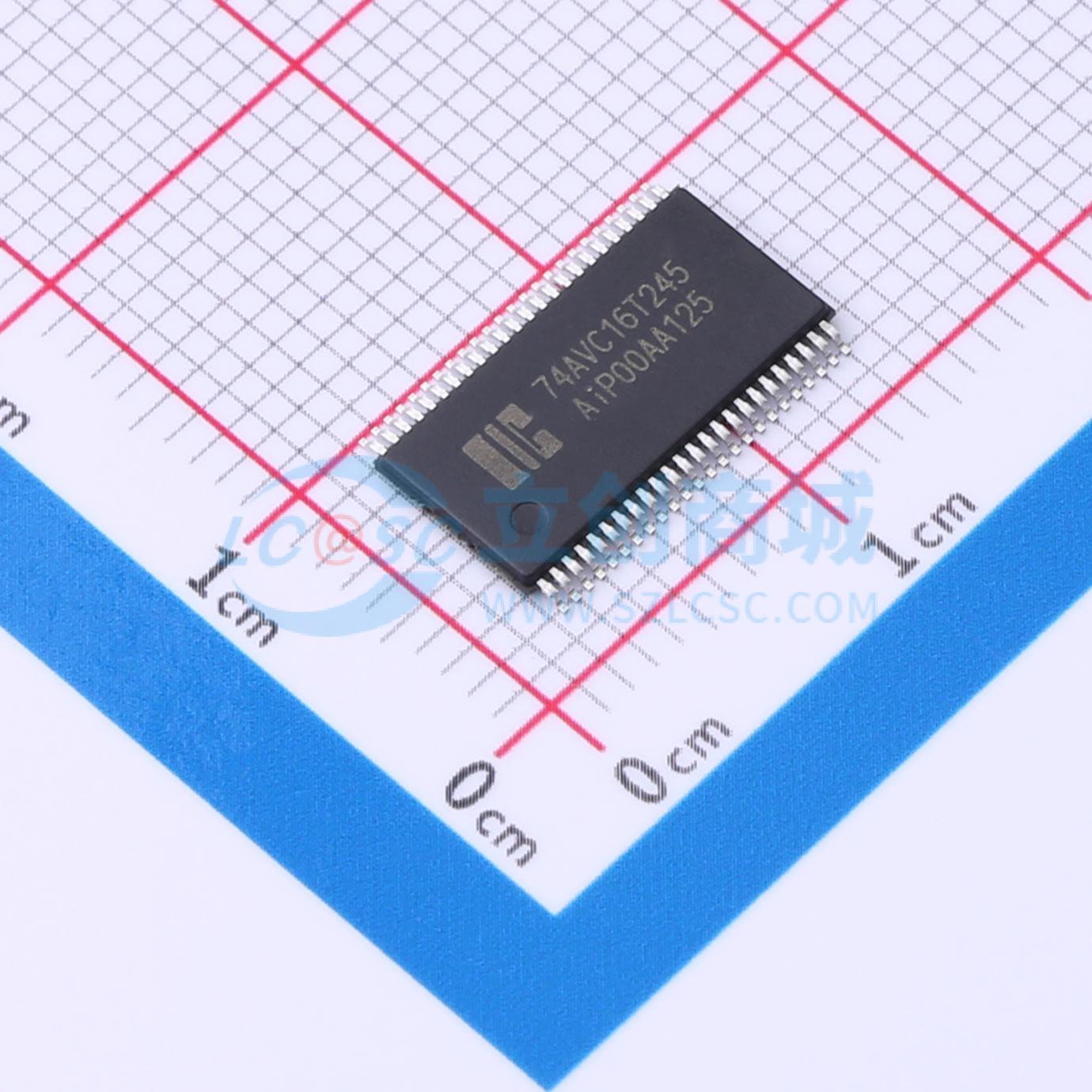

AiP74AVC16T245TA48.TB
双电源带三态控制的16路总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AiP74AVC16T245是具有双向电平电压转换和三态输出的16位收发器。该设备可以用作两个8位收发器或一个16位收发器。它具有用于转换电压的双电源（VCC(A)和VCC(B)）和四个8位输入输出端口（nAn和nBn），每个端口都有其自己的输出使能（nOE）和用于方向控制的输入端口（nDIR）。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AiP74AVC16T245TA48.TB
- 商品编号
- C5361828
- 商品封装
- TSSOP-48
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 系列 | 74AVC | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 150uA | |
| 传播延迟(tpd) | 6ns@3.3V,15pF |
商品概述
AiP74AVC16T245是具有双向电平电压转换和三态输出的16位收发器。该设备可以用作两个8位收发器或一个16位收发器。它具有用于转换电压的双电源（VCC(A)和VCC(B)）和四个8位输入输出端口（nAn和nBn），每个端口都有其自己的输出使能（nOE）和用于方向控制的输入端口（nDIR）。VCC(A)和VCC(B)均可在0.8V和3.6V之间的任何电压下供电，从而使该器件适合在任何低压节点之间转换（[0.8V，1.2V，1.5V，1.8V，2.5V和3.3V）。nDIR为高电平时，数据从nAn到nBn传输，DIR为低电平时，数据从nBn到nAn传输。nOE上的高电平导致输出呈现高阻态。 IOFF使得该电路完全适用于具有局部掉电的应用。IOFF电路禁止输出，以防止在断电时有害电流回流电路。在挂起模式下，当VCC(A)或VCC(B)处于GND电平时，nAn端口和nBn端口都处于高阻态。
商品特性
- 电源电压范围：VCC(A)：0.8V~3.6V，VCC(B)：0.8V~3.6V
- 最大数据速率：
- 380 Mbit/s（≥1.8V到3.3V转换）
- 200 Mbit/s（≥1.1V到3.3V转换）
- 200 Mbit/s（≥1.1V到2.5V转换）
- 200 Mbit/s（≥1.1V到1.8V转换）
- 150 Mbit/s（≥1.1V到1.5V转换）
- 100 Mbit/s（≥1.1V到1.2V转换）
- 挂起模式
- 输入端电压可达3.6V
- IOFF电路可兼容局部掉电工作方式
- 工作环境温度范围：-40°C~+105°C
- 封装形式：TSSOP48
