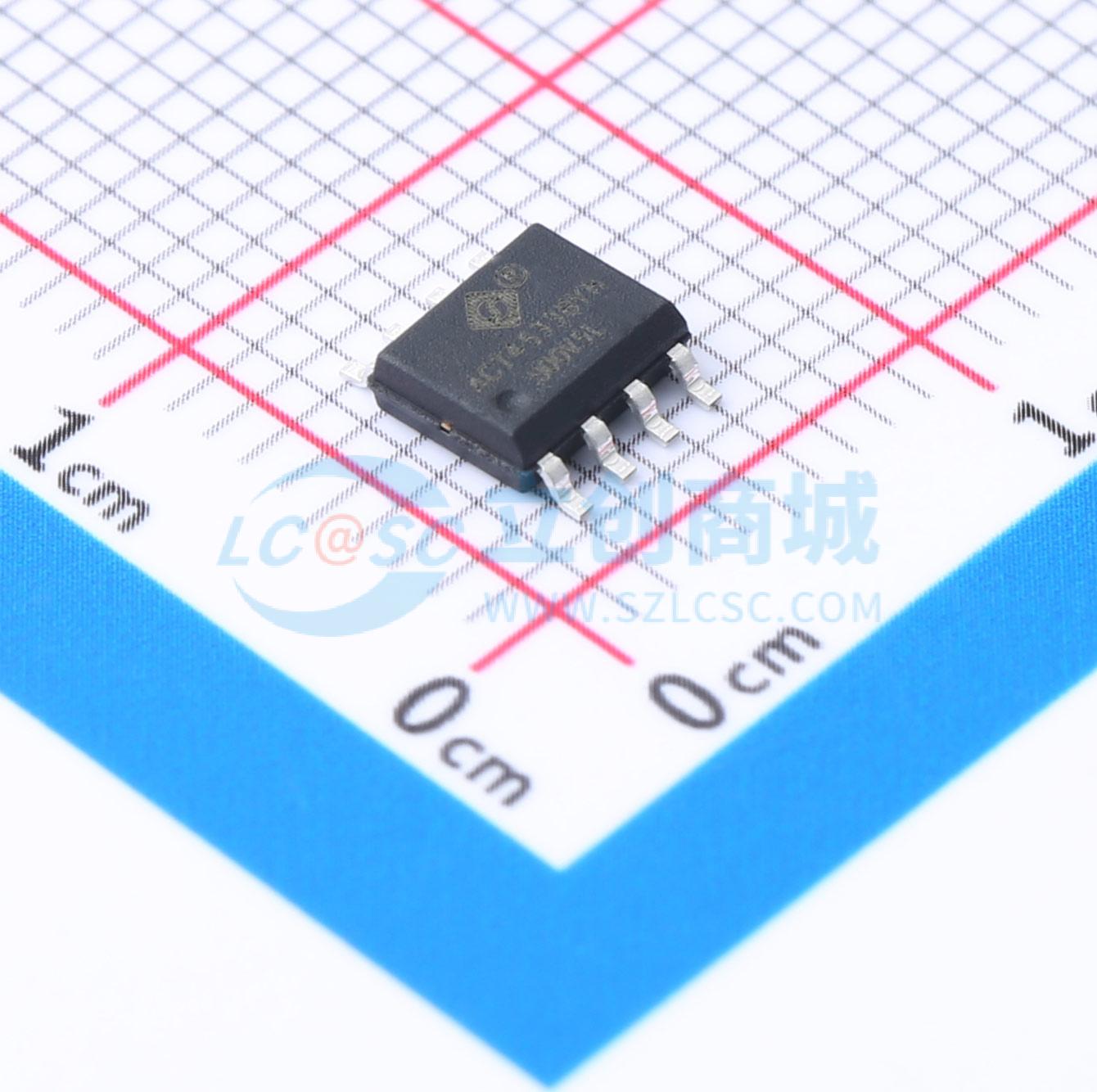

温馨提醒：图片仅供参考，商品以实物为准

ACT4533BYH-T

宽输入电压高效率CC/CV降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ACT4533A/B 是一款宽输入电压、高效率的主动恒流降压DC/DC转换器,支持恒压（CV）和恒流（CC）模式。该器件提供高达3.5A的输出电流,最高输出电压可达12V,开关频率为125kHz。具备过压保护、低静态电流和出色的EMI性能。
品牌名称: Qorvo
商品型号: ACT4533BYH-T
商品编号: C5361366
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.203克(g)

商品参数

商品概述

ACT4533A/B是一款宽输入电压、高效的ActiveCC降压型DC/DC转换器，可工作于CV（恒定输出电压）模式或CC（恒定输出电流）模式。ACT4533A/B在125 kHz开关频率下可提供高达3.5 A的输出电流。 ActiveCC是一种获得专利的控制方案，可实现高精度无传感器恒流控制。ActiveCC省去了昂贵的高精度电流检测电阻，非常适合CLA应用。 ACT4533A/B集成了自适应栅极驱动器，在不添加额外EMI元件的情况下，可实现出色的EMI性能，通过EN55022 B级EMC标准，同时保持高转换效率。保护功能包括逐周期电流限制、热关断和短路时的频率折返。该器件采用SOP - 8EP封装，工作时仅需极少的外部器件。 ACT4533A和ACT4533B的唯一区别在于，ACT4533A的7引脚提供过压保护（OVP），而ACT4533B的7引脚提供使能/过压保护（EN/OVP）。

商品特性

40 V输入电压浪涌
36 V稳态工作
高达3.5 A输出电流
输出电压高达12 V
125 kHz开关频率便于EMI设计
91%效率（V_IN = 12 V时，V_OUT = 5 V @ 2.4 A）
使用低ESR陶瓷电容稳定，可实现薄型设计
集成过压保护
出色的EMI性能
专利ActiveCC无传感器恒流控制提高效率并降低成本
电阻可编程：电流限制从1.5 A到4.0 A；专利电缆补偿从0到0.25 Ω
±7.5% CC精度：补偿输入/输出电压变化；温度补偿；与电感和电感DCR无关
2%反馈电压精度
先进功能集：集成软启动；热关断；二次逐周期电流限制；防止ISET引脚短路保护
SOP - 8EP封装

应用领域

汽车充电器/适配器
可充电便携式设备
CV/CC调节DC/DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	10V~38V
	输出电压	12V
	输出电流	3.5A
	开关频率	125kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.4mA
	开关管(内置/外置)	内置
	输出类型	可调
