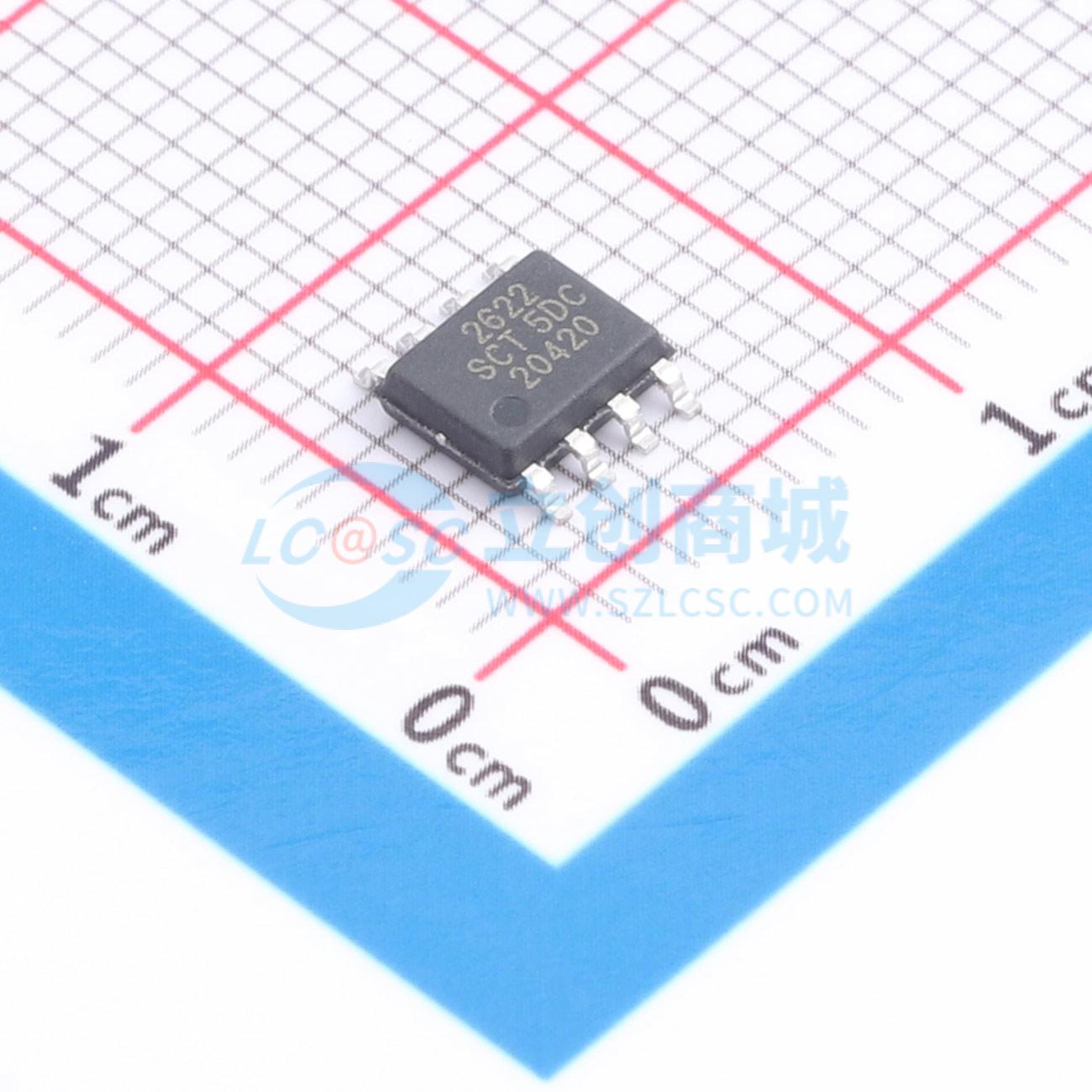

温馨提醒：图片仅供参考，商品以实物为准
SCT2622STER
降压型 2A 4.2V~60V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SCT2622是一款2A降压转换器,具有4.2V至60V的宽输入电压范围,集成220mΩ高侧MOSFET,支持脉冲跳过模式（PSM）以提高轻载效率。支持外部时钟同步,具有低静态电流和内部补偿功能。
- 品牌名称
- SCT(芯洲科技)
- 商品型号
- SCT2622STER
- 商品编号
- C5361735
- 商品封装
- ESOP-8L
- 包装方式
- 编带
- 商品毛重
- 1.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~60V | |
| 输出电压 | 800mV~57V | |
| 输出电流 | 2A | |
| 开关频率 | 100kHz~1.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；频率同步；逐波限流；过流保护；工作状态指示 |
商品概述
该器件是一款2A降压转换器，具有4.2V至60V的宽输入电压范围，集成了一个220mΩ的高边MOSFET。它采用峰值电流模式控制，支持脉冲跳跃调制，有助于转换器在轻载或待机条件下实现高效率。其开关频率可通过外部电阻在100kHz至1.2MHz范围内编程，为优化效率或外部元件尺寸提供了灵活性。该转换器支持100kHz至1.2MHz频率范围内的外部时钟同步。它允许从高输入电压转换到低输出电压，高边MOSFET的最小导通时间为100ns。该器件提供固定的4ms软启动时间，以防止输出电压上升启动期间的浪涌电流。其内部环路补偿功能简化了环路补偿设计。该器件提供逐周期电流限制、热关断保护、输出过压保护和输入电压欠压保护。该器件采用8引脚ESOP-8封装。
商品特性
- 宽输入范围：4.2V-60V
- 2A连续输出电流
- 0.8V ±1%反馈参考电压
- 集成220mΩ高边MOSFET
- 低静态电流：100uA
- 轻载时脉冲跳跃模式
- 100ns最小导通时间
- 4ms内部软启动时间
- 内部补偿，易于使用
- 可调频率100KHz至1.2MHz
- 外部时钟同步
- 欠压和过压电源良好输出
- 可编程输入电压欠压锁定保护阈值和迟滞的精密使能阈值
- 低压差模式操作
- 过压和过温保护
- 提供ESOP-8封装
应用领域
- 12V、24V、48V工业和电信电源系统
- 工业自动化和电机控制
- 车辆配件
