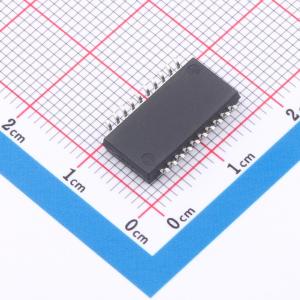

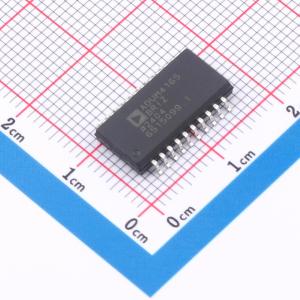

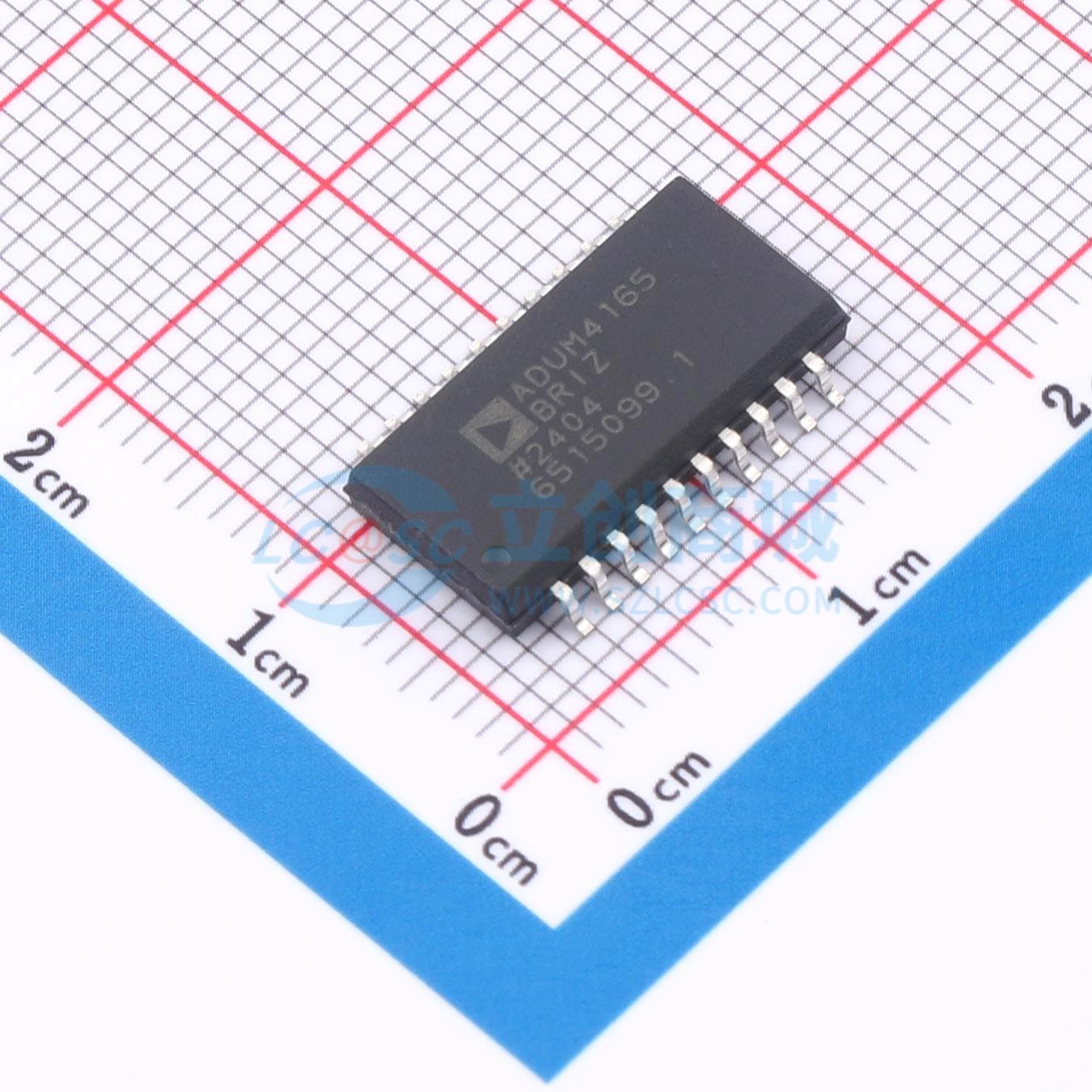

ADUM4165BRIZ-RL

ADuM4165/ADuM41661是USB 2.0端口隔离器，利用iCoupler技术动态支持所有USB 2.0数据速率，可根据需要支持低速（1.5 Mbps）、全速（12 Mbps）或高速（480 Mbps）。这些器件支持具有自动速率协商功能的主机隔离以及外设隔离。 高速数据经过重新定时以减少抖动，需要外部时钟信号或晶体输入。ADuM4165支持上游侧的时钟或晶体输入，ADuM4166支持下游侧的时钟或晶体输入，为系统设计提供了两种最佳选择。 下游（第2侧）的低功耗待机模式适用于可用功率有限的应用，如电池供电的外设。上游（第1侧）待机电流符合USB 2.0暂停操作的要求。 这些隔离器的工作温度范围为扩展工业级的-55℃至+125℃，采用20引脚、宽体、爬电距离增加的SOIC_IC封装，爬电距离和电气间隙为8.3 mm。

• 支持USB 2.0信号传输，可自动检测低速、全速和高速连接
• 支持1.5 Mbps、12 Mbps和480 Mbps数据速率
• 用于上游或下游端口的双向USB隔离器
• 重驱动和高速数据重新定时功能，可消除输入抖动并实现清晰的眼图
• 灵活的时钟输入选项
• 每侧支持4.5 V至5.5 V的VBUSx或3 V至3.6 V工作电压
• 典型空闲、低速或全速模式下的电源电流为21 mA
• 典型空闲、高速模式下的电源电流为48 mA
• USB 2.0暂停（L2）或断开连接时的超低功耗待机
• 典型低功耗待机时，上游电源电流为1.7 mA
• 典型低功耗待机时，下游电源电流为20 μA
• 隔离屏障两端具有±8000 V的IEC 61000-4-2 ESD保护
• 通过CISPR32/EN55032 B类辐射标准
• 高共模瞬态抗扰度：典型值为50 kV/μs
• 安全和法规认证（待批准）
• UL（待批准）：根据UL 1577标准，1分钟内承受5700 V rms电压
• CSA组件验收通知5A（待批准）
• IEC 62368-1、IEC 61010-1和IEC60601-1
• VDE合格证书（待批准）
• DIN V VDE V 0884-11（VDE V 0884-11）：2017-01 VIO RM = 849 VPEAK
• 工作温度范围：-55℃至+125℃
• 20引脚、宽体、爬电距离增加的SOIC_IC封装，爬电距离和电气间隙为8.3 mm

• USB外设、USB主机和USB集线器隔离
• 电子测试和测量设备
• 医疗设备和集成式PC
• 工业PC以及用于调试或升级的隔离USB端口
• USB隔离器模块和USB电缆隔离器
