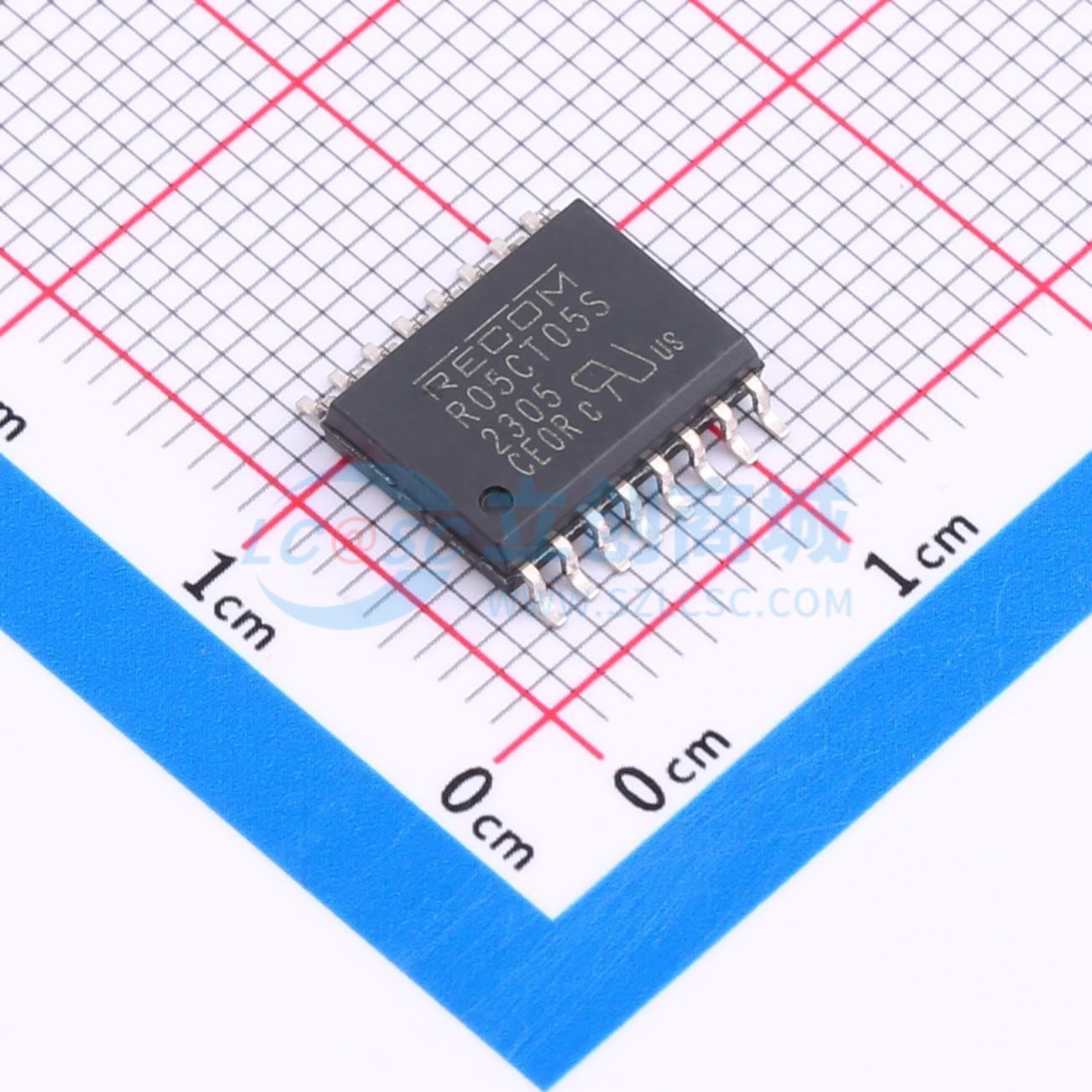

温馨提醒：图片仅供参考，商品以实物为准

R05CT05S-CT

4.5V~5.5V 500mW

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低成本、薄型、500mW 贴片式隔离型 DC/DC 单输出转换器，非常适合通信、电流感应和医疗应用等需要强隔离的场景。R05CT05S 是一款单路解决方案，输入电压为 5V，用户可自定义输出单路稳压的 3.3V 或 5V。无最小负载要求。标准隔离电压为 5kVAC/1min，医疗应用评级为 2MOPP。工作温度范围为 -40℃ 至 +140℃（需降额使用）。
品牌名称: Recom Power
商品型号: R05CT05S-CT
商品编号: C5360744
商品封装: SOP-16-300mil
包装方式: 编带
商品毛重: 0.51克(g)

商品参数

商品概述

低成本、薄型、500mW 贴片式隔离型 DC/DC 单输出转换器，非常适合通信、电流感应和医疗应用等需要强隔离的场景。R05CT05S 是一款单路解决方案，输入电压为 5V，用户可自定义输出单路稳压的 3.3V 或 5V。无最小负载要求。标准隔离电压为 5kVAC/1min，医疗应用评级为 2MOPP。工作温度范围为 -40℃ 至 +140℃（需降额使用）。

商品特性

紧凑的 10.3x7.5mm 贴片式封装
5kVAC 加强隔离
2MOPP（4kVAC）
5V 或 3.3V 后稳压、可选择输出
低 EMI 辐射
超宽温度范围（-40℃ 至 +140℃）
薄型（2.6mm）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	输出功率	500mW
	工作电压(Vin)	4.5V~5.5V
	转换效率	60%
	隔离电压(Vrms)	5kV
	特性	短路保护

	属性	参数值
	工作温度	-40℃~+140℃
	开关频率	8MHz
	纹波噪声	50mVp-p
	长度	10.3mm
	宽度	7.5mm
	高度	2.65mm
