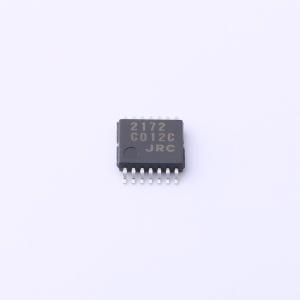

NJM2172V-TE1
NJM2172V-TE1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带EVR的运算放大器
- 品牌名称
- JRC
- 商品型号
- NJM2172V-TE1
- 商品编号
- C5360761
- 商品封装
- SSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 7V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 2MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入偏置电流(Ib) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 共模抑制比(CMRR) | 74dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 5mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
NJM2172 是一款单电源、双运算放大器（OP-AMP），具有电可变电阻器（EVR），包括缓冲放大器、OP-AMP、基准电压电路、EVR 和 EVR 控制电路。基准电压在内部固定在 V+ 的 1/2 左右，只需要少量外部元件。A 和 B EVR 通道可以单独控制，放大器可以驱动高达 100Ω（典型值）的负载。NJM2172 适用于摄像机、CD、MD 和其他音频信号处理系统。
应用领域
- 摄像机
- CD
- MD
- 其他音频信号处理系统
