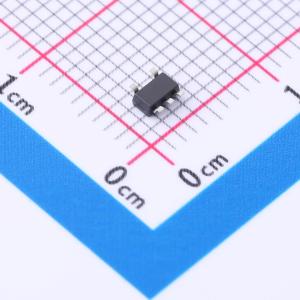

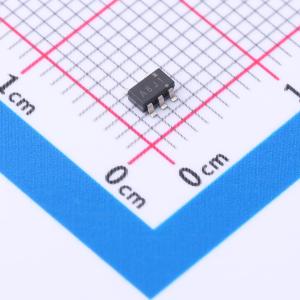

NJM2872BF33-TE1
NJM2872BF33-TE1
- 描述
- 低压差稳压器
- 品牌名称
- JRC
- 商品型号
- NJM2872BF33-TE1
- 商品编号
- C5360764
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 14V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | 180mV@(60mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 180uA | |
| 噪声 | - | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NJM2871B/72B是专为手机应用设计的低压差稳压器。先进的双极技术实现了低噪声、高纹波抑制和低静态电流。
商品特性
- 高纹波抑制比 典型值75dB（f = 1kHz，Vo = 3V版本）
- 输出噪声电压 vno = 典型值30μvrms（Cp = 0.01μF）
- 输出电容采用1.0μF陶瓷电容（V0 ≥ 2.7V版本）
- 输出电流 I(max.) = 150mA
- 高精度输出 V0 ± 1.0%
- 低压差电压 典型值0.10V（I = 60mA）
- 输入电压范围 +2.3 - +14V（V0 ≤ 2.0V版本）
- 开/关控制（高电平有效）
- 内部短路电流限制
- 内部热过载保护
- 双极技术
- 封装外形 SOT - 23 - 5（MTP5）
