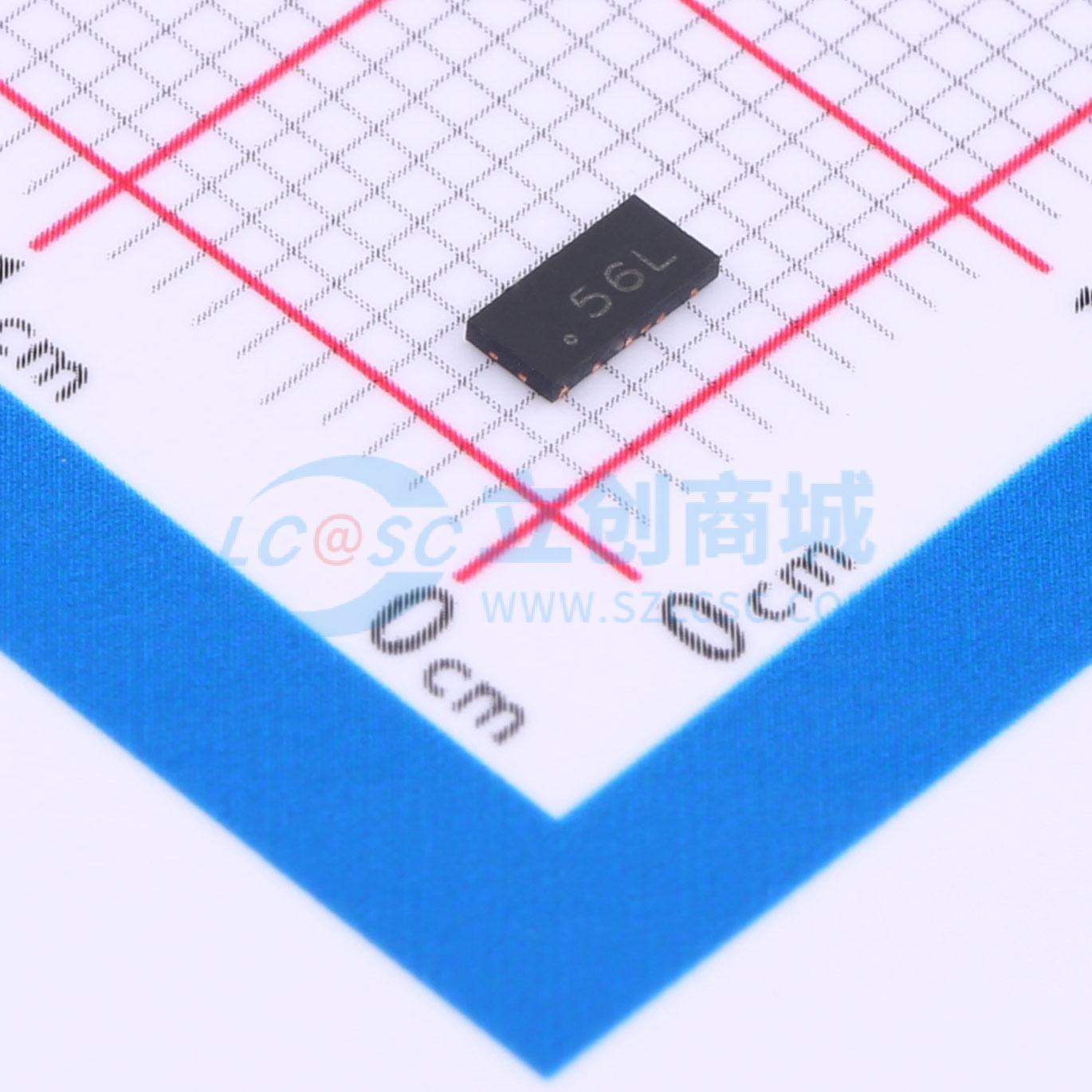

温馨提醒：图片仅供参考，商品以实物为准
MS1065-06F
ESD 5V截止 峰值浪涌电流：8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速数据线瞬态保护 。 IEC 61000-4-2 (ESD) ±20KV（接触），±25KV（空气） 。 IEC 61000-4-4 (EFT) 40A（5/50ns） 。 电缆放电事件（CDE）。 针对高速线路优化的封装。 小封装（4.1mm*2.0mm*0.5mm）。应用：USB3.0。 HDMI1.4
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS1065-06F
- 商品编号
- C5359889
- 商品封装
- DFN4120-10
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 8A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 六路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 高速数据线瞬态保护
- IEC 61000-4-2（静电放电）±20KV（接触）±25KV（空气）
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- 电缆放电事件（CDE）
- 针对高速线路优化的封装
- 小封装（4.1mm2.0mm0.5mm）
- 保护六条数据线和一条Vcc线
- 低电容：0.2pF（输入输出间）
- 低漏电流
- 低钳位电压
- 每个输入输出引脚可承受超过1000次±8KV接触放电的静电冲击
应用领域
- USB3.0
- HDMI1.4
- 任何电子产品中的高速输入输出端口
