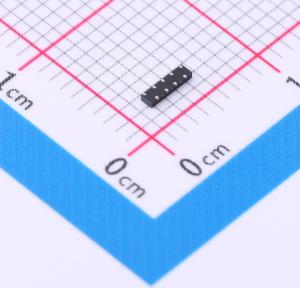

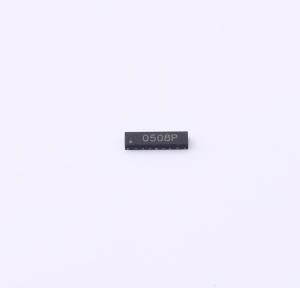

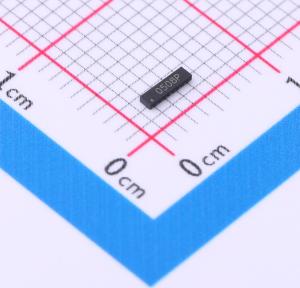

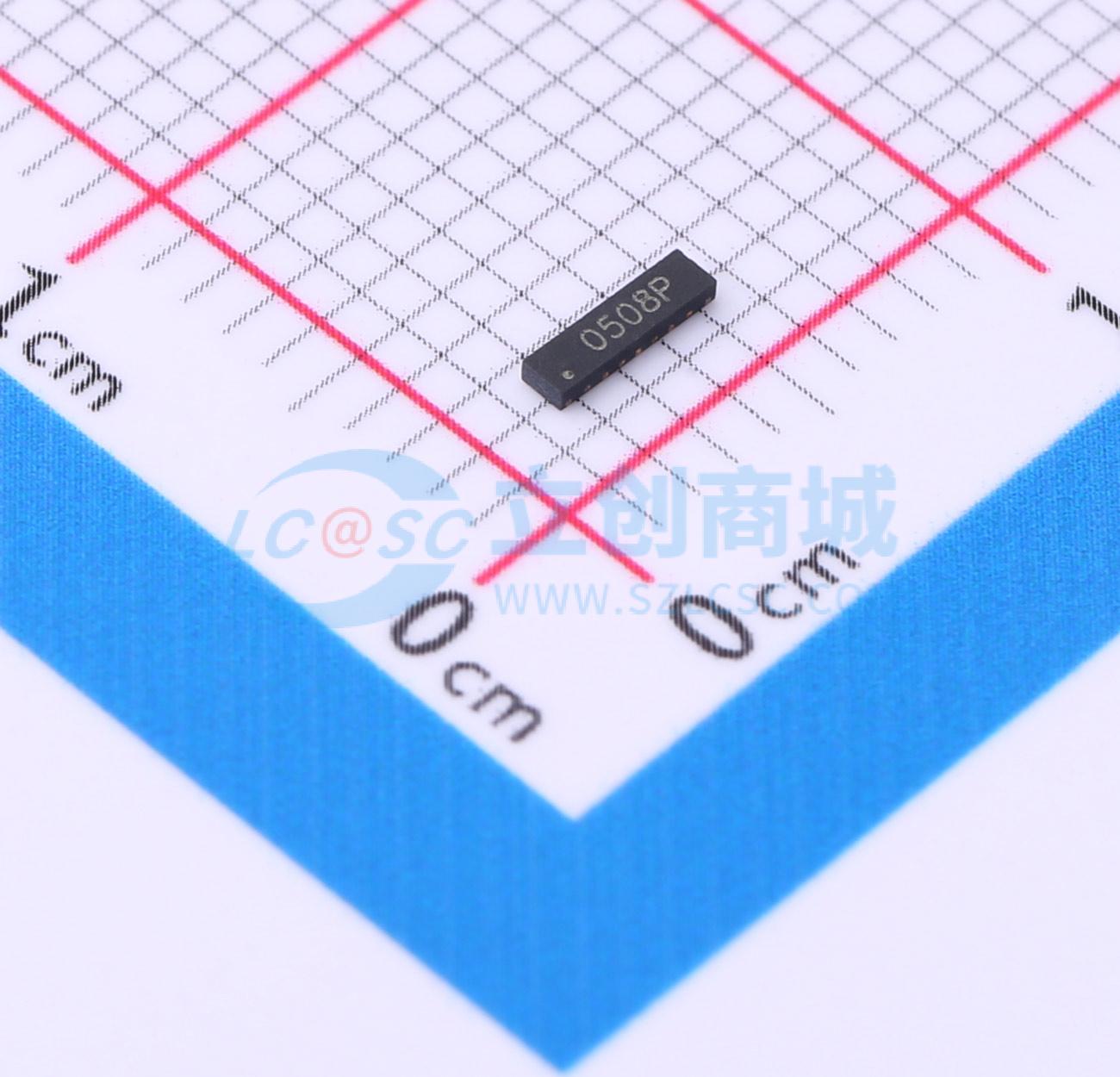

RClamp7538P-MS
ESD 5V截止 峰值浪涌电流：4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：高速数据线的瞬态保护。IEC 61000-4-2 (ESD) 空气放电：±25kV，接触放电：±20kV。IEC 61000-4-4 (EFT) 40A (5/50ns)。应用：SATA 和 eSATA 接口
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- RClamp7538P-MS
- 商品编号
- C5359890
- 商品封装
- DFN3810-9L
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 八路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品特性
- 高速数据线瞬态保护
- IEC 61000-4-2（静电放电）±25KV（空气）±20KV（接触）；IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）；电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（3.8mm1.0mm0.5mm）
- 保护八条数据线
- 低电容：0.2pF（输入输出间）
- 低漏电流
- 低钳位电压
- 每个输入输出引脚可承受超过1000次静电放电冲击
- 适用于±8KV接触放电
应用领域
- SATA和eSATA接口
- LVDS接口
- 台式机、服务器和笔记本电脑
- MDDI端口
- 显示端口
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
