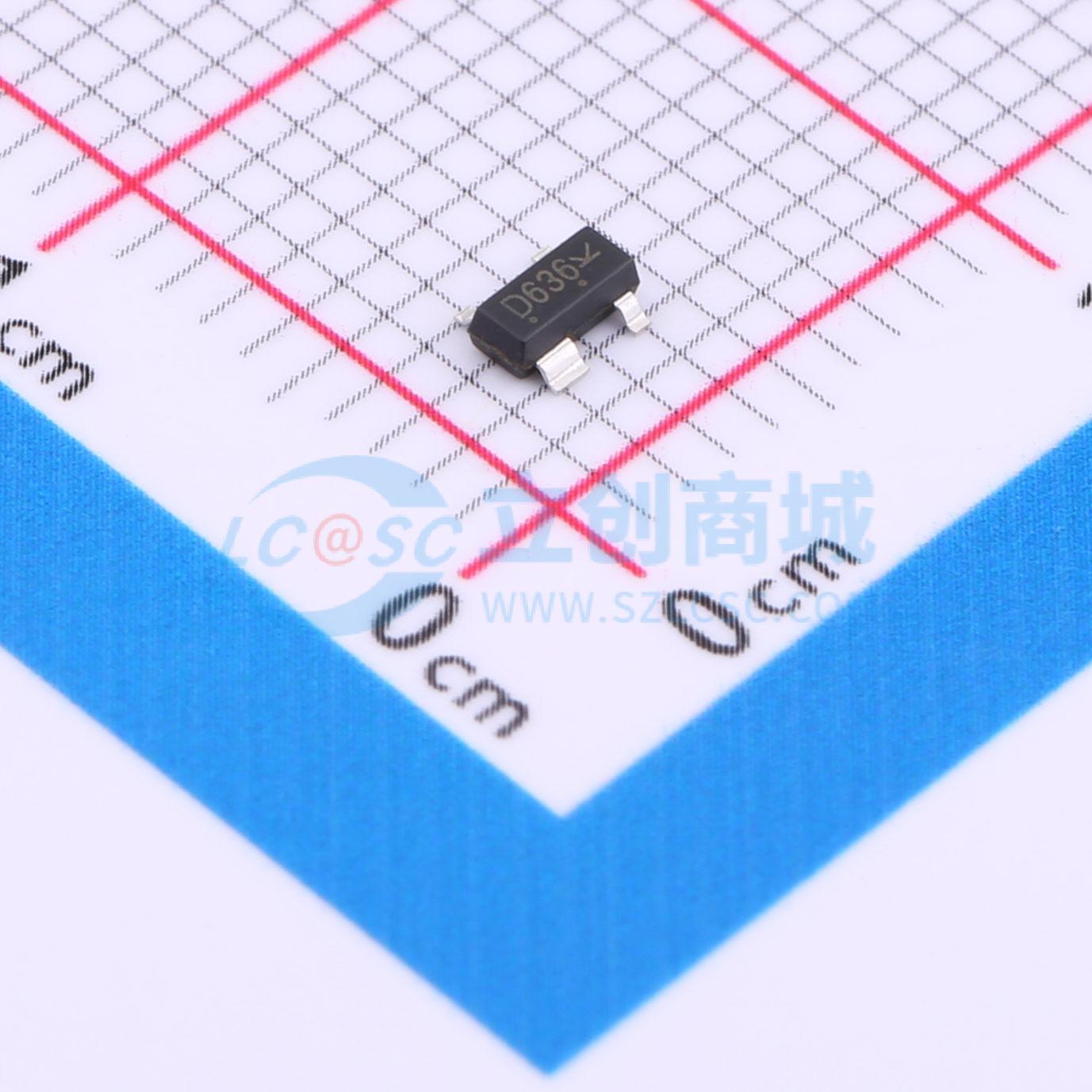

温馨提醒：图片仅供参考，商品以实物为准
CM1293A-02SR
双向ESD 5V截止 峰值脉冲电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：150瓦峰值脉冲功率（tp = 8/20μs）。 微型SOT-143封装。 双向配置。 固态硅雪崩技术。 低钳位电压。 低泄漏电流。应用：USB2.0。 以太网
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- CM1293A-02SR
- 商品编号
- C5359994
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 500nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.5pF |
商品特性
- 峰值脉冲功率150瓦（脉冲宽度8/20μs）
- 微型SOT-143封装
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（典型值Cj=1.5pF，I/O至I/O）
- 保护单条数据/电源线，符合以下标准：
- IEC 61000-4-2 ±15kV接触放电，±20kV空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（雷击）5A（8/20μs）
应用领域
- USB2.0
- 以太网
- 笔记本电脑、台式机及服务器
- 视频线路保护
