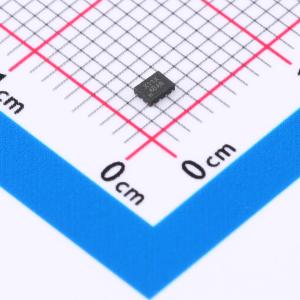

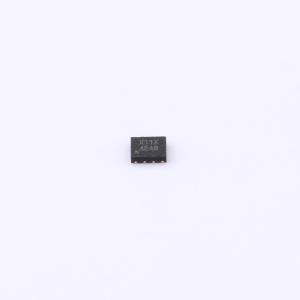

温馨提醒：图片仅供参考，商品以实物为准
ADX112AQFN10
数据转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超小型、低功耗、16位、I2C兼容模数转换器(ADC)，具有内部参考电压、振荡器和可编程比较器。
- 商品型号
- ADX112AQFN10
- 商品编号
- C5359373
- 商品封装
- QFN-10
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 860Hz | |
| 通道数 | 2 | |
| 工作电压 | 2V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 1MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 128Hz；8Hz；64Hz；16Hz；32Hz；250Hz；475Hz；860Hz | |
| 静态电流 | 145uA | |
| 全量程范围(FSR) | 2.048V；512mV；1.024V；4.096V；256mV；6.144V |
商品概述
ADX112(Q)是一款精密、低功耗、16位模数转换器(ADC)，提供测量MSOP - 10封装或超小型无引线封装QFN - 10封装中最常见传感器信号所需的所有功能。ADX112(Q)集成了可编程增益放大器(PCA)、电压基准、振荡器和高精度温度传感器。这些特性以及2V至5.5V的宽电源范围使ADX112(Q)非常适合功率受限和空间受限的传感器测量应用。 ADX112(Q)可以以高达每秒860个样本（SPS）的数据速率执行转换。PGA提供从±256mV到±6.144V的输入范围，允许以高分辨率测量大信号和小信号。输入多路复用器(MUX)允许测量两个差分或四个单端输入。高精度温度传感器可用于系统级温度监测或热电偶冷端补偿。 ADX112(Q)可以在连续转换模式下工作，也可以在转换后自动关断的单次模式下工作。单次模式显著降低了空闲期间的电流消耗。数据通过串行外设接口(SPI)传输。ADX112(Q)的额定温度范围为 - 40℃至125℃。
商品特性
- AEC - Q100（仅限ADX112Q）
- 超小型QFN封装：2mm×1.5mm×0.4mm
- 小型3mm×3mm MSOP封装
- 宽电源范围：2V至5.5V
- 低电流消耗：
- 连续模式：仅145μA
- 单次模式：自动关机
- 可编程数据速率：8SPS至860SPS
- 单周期稳定
- 内部低漂移参考电压
- 内部振荡器
- SPI兼容接口
- 内部PGA
- 四个单端或两个差分输入
- 工作温度范围： - 40℃至125℃
应用领域
- 温度测量：
- 热电偶测量
- 冷端补偿
- 热敏电阻测量
- 便携式仪器
- 电池电压和电流监测
- 工厂自动化和过程控制
