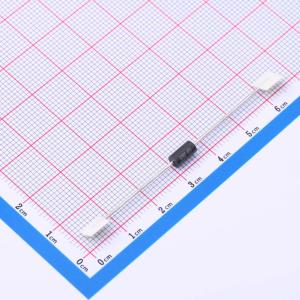

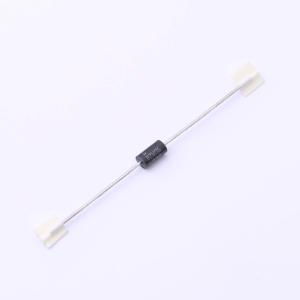

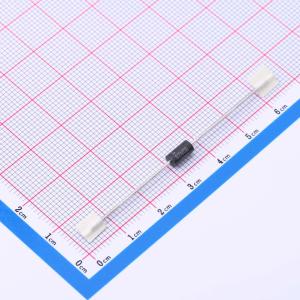

BZW06-33B

双向TVS 33.3V截止峰值浪涌电流：57A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BZW06 TVS 系列旨在根据 IEC 61000 - 4 - 2、MIL STD 883 方法 3015 保护敏感设备免受静电放电影响，以及抵御如 IEC 61000 - 4 - 4 和 5 规定的电气过应力。它们适用于 600 W（10/1000 μs）以下的浪涌。这种平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低泄漏电流和高结温，以长期提供可靠性和稳定性。
品牌名称: ST(意法半导体)
商品型号: BZW06-33B
商品编号: C5357391
商品封装: DO-204AC
包装方式: 盒装
商品毛重: 0.51克(g)

商品参数

商品概述

BZW06 TVS 系列旨在根据 IEC 61000 - 4 - 2、MIL STD 883 方法 3015 保护敏感设备免受静电放电影响，以及抵御如 IEC 61000 - 4 - 4 和 5 规定的电气过应力。它们适用于 600 W（10/1000 μs）以下的浪涌。这种平面技术使其适用于高端设备和开关电源（SMPS），这些应用需要低泄漏电流和高结温，以长期提供可靠性和稳定性。

商品特性

峰值脉冲功率：600 W（10/1000 μs）至 4 kW（8/20 μs）
截止电压范围：5.8 V 至 376 V
单向和双向类型
最高工作结温（Tj）：175 ℃
在最高结温（Tj）下的高功率能力：高达 420 W（10/1000 µs）
引脚处理：亚光镀锡
符合 UL94 V0 标准
符合 J - STD - 020 MSL 1 级标准
符合 J - STD - 002、JESD 22 - B102 E3 和 MIL - STD - 750 方法 2026
符合 JESD - 201 2 类晶须测试
UL 497B 文件编号：QVGQ2.E136224
符合 IEC 61000 - 4 - 4 4 级标准：4 kV
符合 IEC 61000 - 4 - 2，C = 150 pF，R = 330 Ω，超过 4 级标准：30 kV（空气放电）、30 kV（接触放电）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	33.3V
	钳位电压	69.7V
	峰值脉冲电流(Ipp)	57A@8/20us
	峰值脉冲功率(Ppp)	600W

	属性	参数值
	击穿电压	37.1V
	反向电流(Ir)	200nA
	工作温度	-55℃~+175℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
