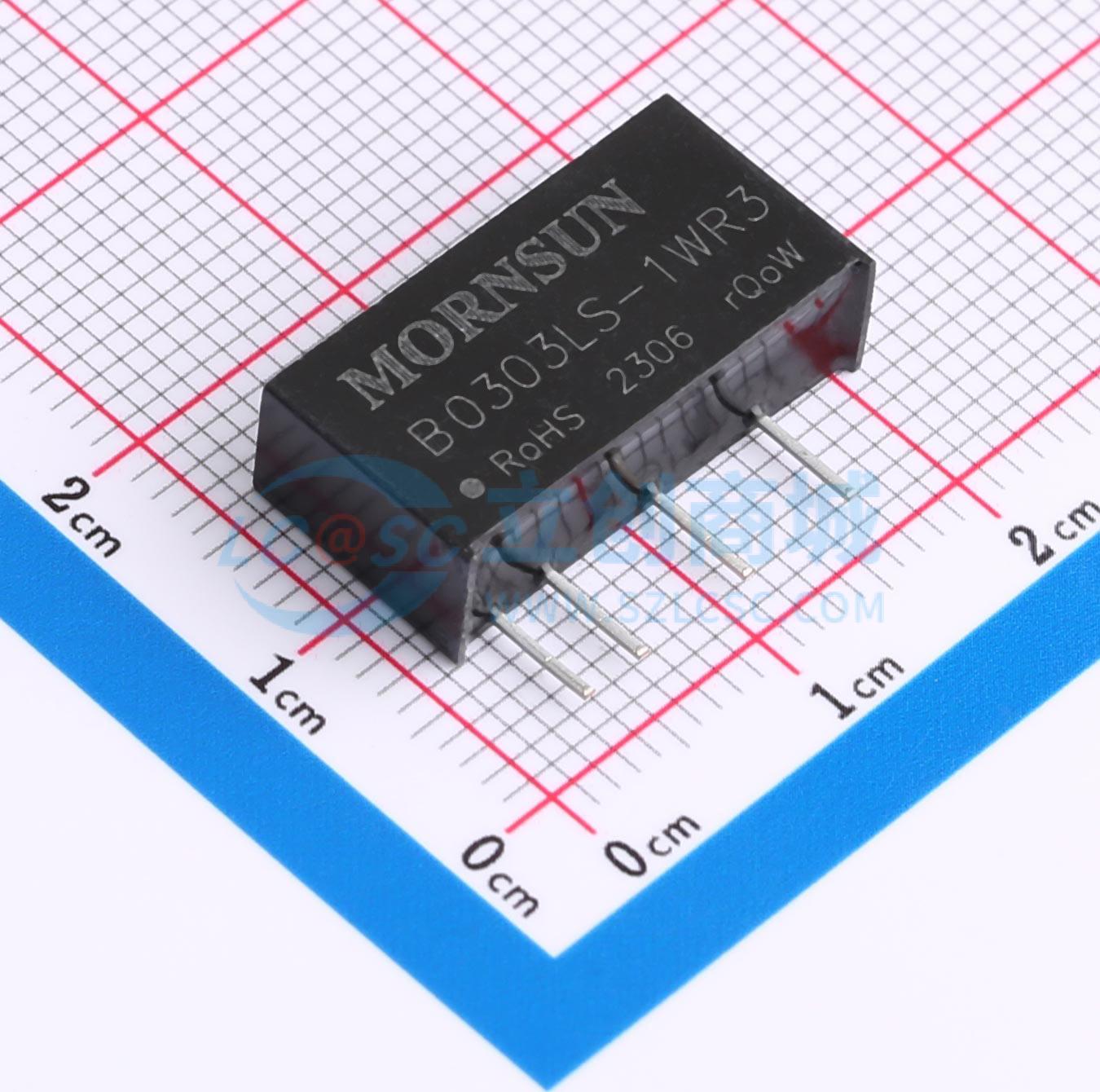

温馨提醒：图片仅供参考，商品以实物为准
B0303LS-1WR3
隔离式DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：连续短路保护。 空载输入电流低至8mA。 工作环境温度范围：-40°C至+105°C。 高效率达85%。 输入输出隔离测试电压：1.5kV DC。 行业标准引脚排列。应用：分布式电源系统中需要一个（两个）隔离电压的应用。 纯数字电路
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B0303LS-1WR3
- 商品编号
- C5357423
- 商品封装
- SIP,19.7x6mm
- 包装方式
- 管装
- 商品毛重
- 3.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 999mW | |
| 工作电压(Vin) | 2.97V~3.63V | |
| 转换效率 | 79% | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 303mA | |
| 最大容性负载 | 2400uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1.5kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 220kHz | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 19.65mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm |
商品概述
1W，定电压输入，隔离非稳压正负双路/单路输出
商品特性
- 可持续短路保护
- 空载输入电流低至10mA
- 工作温度范围：-40°C to +105°C
- 效率高达85%
- 隔离电压1500VDC
- 国际标准引脚方式
- SIP封装
应用领域
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
