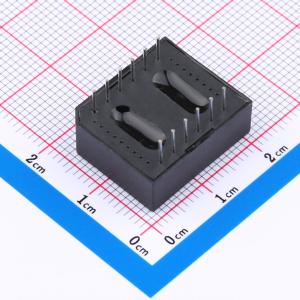

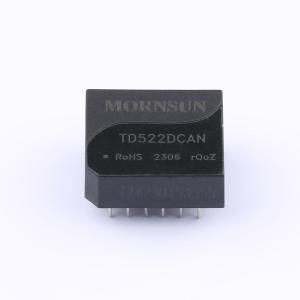

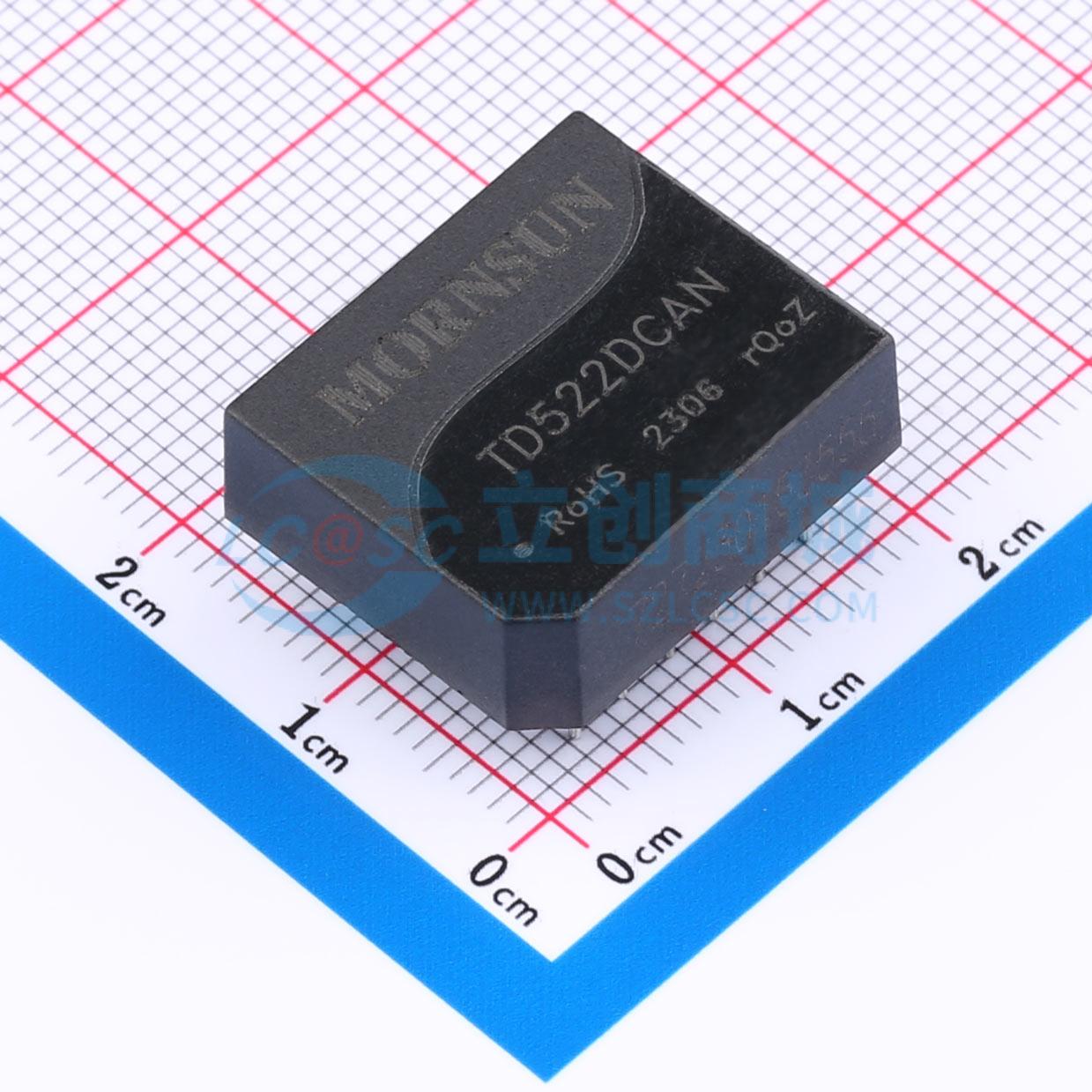

温馨提醒：图片仅供参考，商品以实物为准
TD522DCAN
双路通道隔离高速CAN隔离收发模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：集成高效隔离式 DC/DC 转换器。 双端口隔离（2.5kVDC）/通道隔离（1.5kVDC）。 高波特率高达 1Mpps。 工作环境温度范围：-40℃ 至 +105℃。 符合 ISO 11898 标准。 无电源节点不干扰总线线路。 总线最多支持 110 个节点。 集隔离和 ESD 总线保护于一体
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TD522DCAN
- 商品编号
- C5357438
- 商品封装
- DIP-12
- 包装方式
- 管装
- 商品毛重
- 9.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN总线模块 | |
| 类型 | 收发器 | |
| 数据速率 | 1Mbps | |
| 是否隔离 | 带隔离 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | 42mA | |
| 功能特性 | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
TD322DCAN/TD522DCAN系列的主要功能是将TTL/CMOS电平转换为隔离的CAN总线差分电平信号。该系列采用集成电路技术，将电源隔离、信号隔离、CAN收发器和总线保护功能集成于单个CAN总线收发器模块中，可承受2500VDC的端口间隔离测试电压和1500VDC的通道间隔离测试电压。此外，它们易于嵌入用户终端设备，以实现功能完整的CAN总线网络连接。
商品特性
- 集成高效率隔离式DC/DC转换器
- 端口间隔离（2.5kVDC）/通道间隔离（1.5kVDC）
- 高达1Mbps的高波特率
- 工作环境温度范围：-40℃ ~ +105℃
- 符合ISO 11898标准
- 未上电节点不会干扰总线线路
- 总线最多支持110个节点
- 将隔离和ESD总线保护功能集于一体
