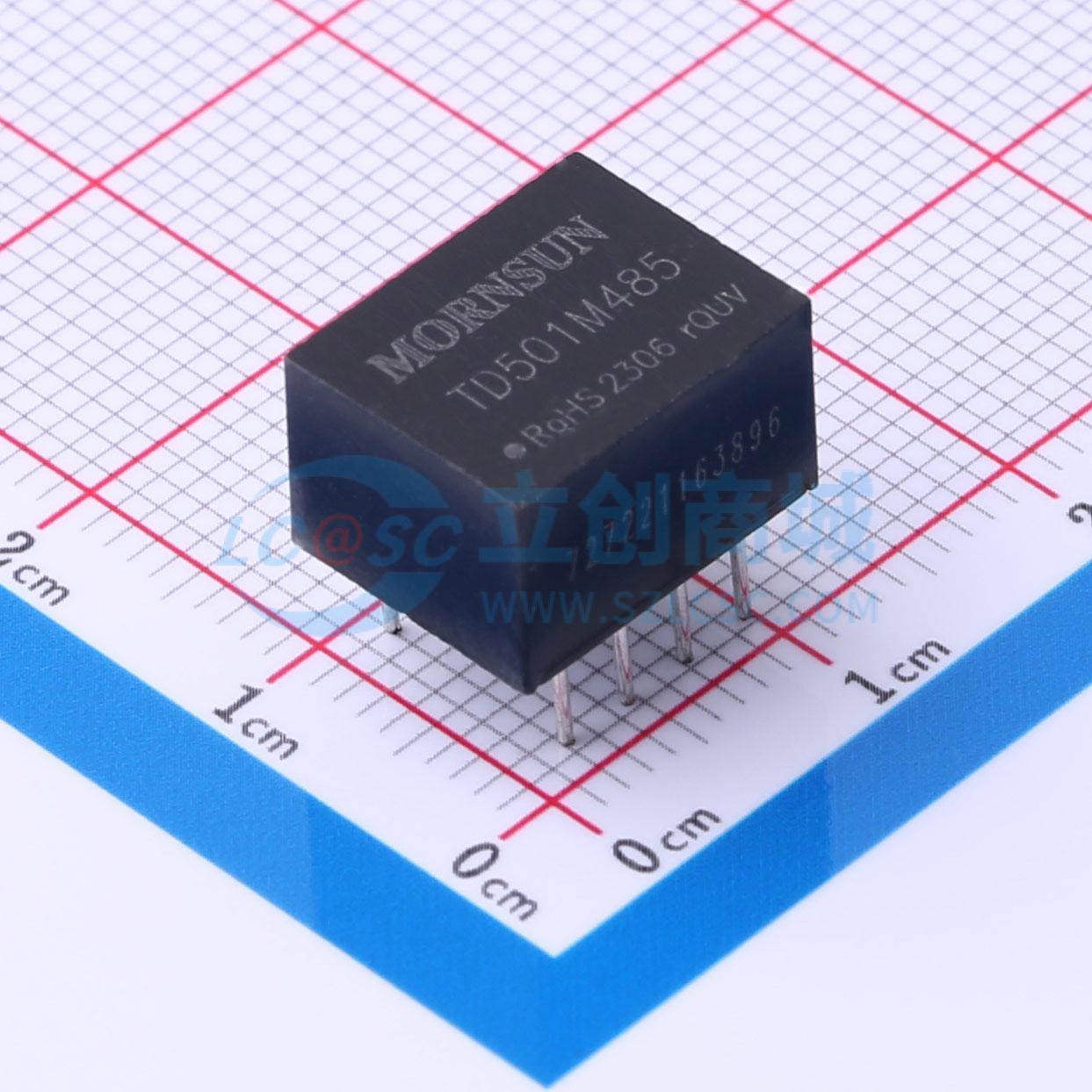

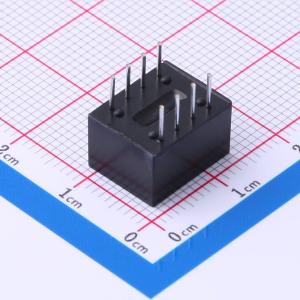

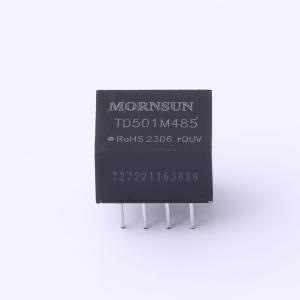

TD501M485

单路高速小体积RS485隔离收发模块 TD501M485

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 将逻辑电平信号转换为隔离的RS485差分电平信号。采用特殊的RS485收发器集成IC技术，实现电源与信号线之间的隔离，在同一模块中完成RS485通信并保护总线。产品的隔离电源可承受高达2500VDC的测试电压。此外，产品具有自动切换功能，无需通过节点发送和接收控制信号，在一定程度上降低了设计复杂度，还可轻松嵌入用户终端设备，实现功能完备的RS485网络连接。
品牌名称: MORNSUN(金升阳)
商品型号: TD501M485
商品编号: C5357446
商品封装: DIP-8
包装方式: 管装
商品毛重: 6.7克(g)

商品参数

商品概述

TD501M485/TD301M485系列的主要功能是将逻辑电平信号转换为隔离的RS485差分电平信号。该RS485收发器采用特殊的集成IC技术，实现了电源与信号线之间的隔离，将隔离式RS485通信和总线保护功能集成于同一模块中。该产品的隔离电源可承受高达2500VDC的测试电压。此外，产品具备自动切换功能，无需通过节点发送和接收控制信号，这在一定程度上降低了设计复杂性。同时，它们可以轻松嵌入用户的终端设备中，实现功能完整的RS485网络连接。

商品特性

超小封装：12.70×10.16×7.70mm
集成高效隔离式DC-DC转换器
自动发送和接收数据功能
双端口隔离测试电压：2.5kVDC
高达500kbps的高波特率
工作环境温度范围：-40° ~ +85°
总线最多支持64个节点
集隔离与ESD总线保护于一体

应用领域

工业总线接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS485总线模块
	数据速率	0.5Mbps
	是否静电保护	是
	工作电压	4.75V~5.25V
	隔离电压(Vrms)	2.5kV

	属性	参数值
	节点数	64
	静态电流(Iq)	18mA
	工作温度	-40℃~+85℃
	功能特性	自动收发数据功能；信号隔离功能；电源隔离功能
