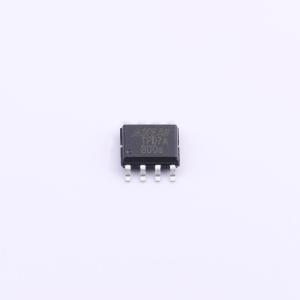

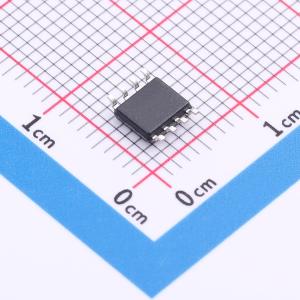

温馨提醒：图片仅供参考，商品以实物为准
TP07A-SR
36V、1MHz、0.7V/μs运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款高供电电压放大器，具有低失调、低功耗和稳定的高频响应。采用专有和专利设计技术，实现了出色的交流性能，带宽为 1 MHz，压摆率为 0.7 V/µs，失真低，每个放大器的静态电流仅为 900 µA。输入共模电压范围扩展到 V-，输出摆幅为轨到轨。可作为商用运算放大器的直接替代品，以降低功耗并改善输入/输出范围和性能。该产品特性组合使其成为工业控制和仪器仪表的理想选择。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP07A-SR
- 商品编号
- C5357212
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.098克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 700V/ms | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电流(Ios) | 25pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 900uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TP07A是一款最新的高电源电压放大器，具有低失调、低功耗和稳定的高频响应特性。它集成了专有的设计技术，在每放大器仅消耗900 μA静态电流的同时，实现了优异的交流性能，包括1 MHz带宽、0.7 V/μs压摆率和低失真。其输入共模电压范围可延伸至V-，输出可轨到轨摆动。该器件可作为市售运算放大器的直接替换品，以降低功耗并改善输入/输出范围与性能。这些特性的结合使其成为工业控制和仪器仪表的理想选择。
商品特性
- 电源电压范围：4.5 V 至 36 V
- 轨到轨输出
- 带宽：1 MHz
- 压摆率：0.7 V/μs
- 优异的电磁干扰抑制性能
- 最大失调电压：±150 μV
- 失调电压温度漂移：2 μV/℃
- 低噪声：在 1 kHz 时为 30 nV/√Hz
- 工作温度范围：-40℃ 至 125℃
应用领域
- 仪器仪表
- 有源滤波器
- ASIC输入或输出放大器
- 传感器接口
- 电机控制
- 工业控制
