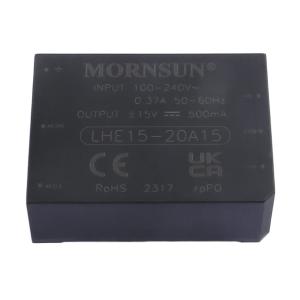

LHE15-20A15
15W，AC-DC转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：RoHS。 通用85-264VAC或100-370VDC输入电压。 工作环境温度范围：-40℃至+70℃。 高输入/输出隔离测试电压，高达4000VAC。 稳压输出，低输出纹波和噪声。 输出短路、过流、过压保护。应用：工业。 办公
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- LHE15-20A15
- 商品编号
- C5356825
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 86.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 工作电压(Vin) | 100V~370V | |
| 转换效率 | 81% | |
| 输出电压(Vout) | ±15V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 500mA；500mA | |
| 纹波噪声 | 50mVp-p |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 65kHz | |
| 最大容性负载 | 2400uF；2400uF | |
| 工作温度 | -40℃~+70℃ | |
| 长度 | 62mm | |
| 宽度 | 45mm | |
| 高度 | 22.5mm | |
| 功能特性 | 过流保护；过压保护；短路保护 |
商品概述
LHE15-20A/C/Dx 系列是一款紧凑型多路输出电源转换器。其特点是采用通用交流输入，同时接受直流输入电压，具有低功耗、高效率、高可靠性和增强隔离。它提供了良好的电磁兼容性能，广泛应用于工业、办公和民用领域。对于极其严苛的电磁兼容环境，建议使用本数据手册设计参考中所示的应用电路。
商品特性
- 符合 RoHS 标准
- 通用 85-264VAC 或 100-370VDC 输入电压
- 工作环境温度范围 -40°C 至 +70°C
- 高输入输出隔离测试电压高达 4000VAC
- 稳压输出，低输出纹波和噪声
- 输出短路、过流、过压保护
- 高效率，高可靠性
- 塑料外壳符合 UL94V-0 阻燃等级
- 电磁干扰性能符合 CISPR32 / EN55032 CLASS B 标准
