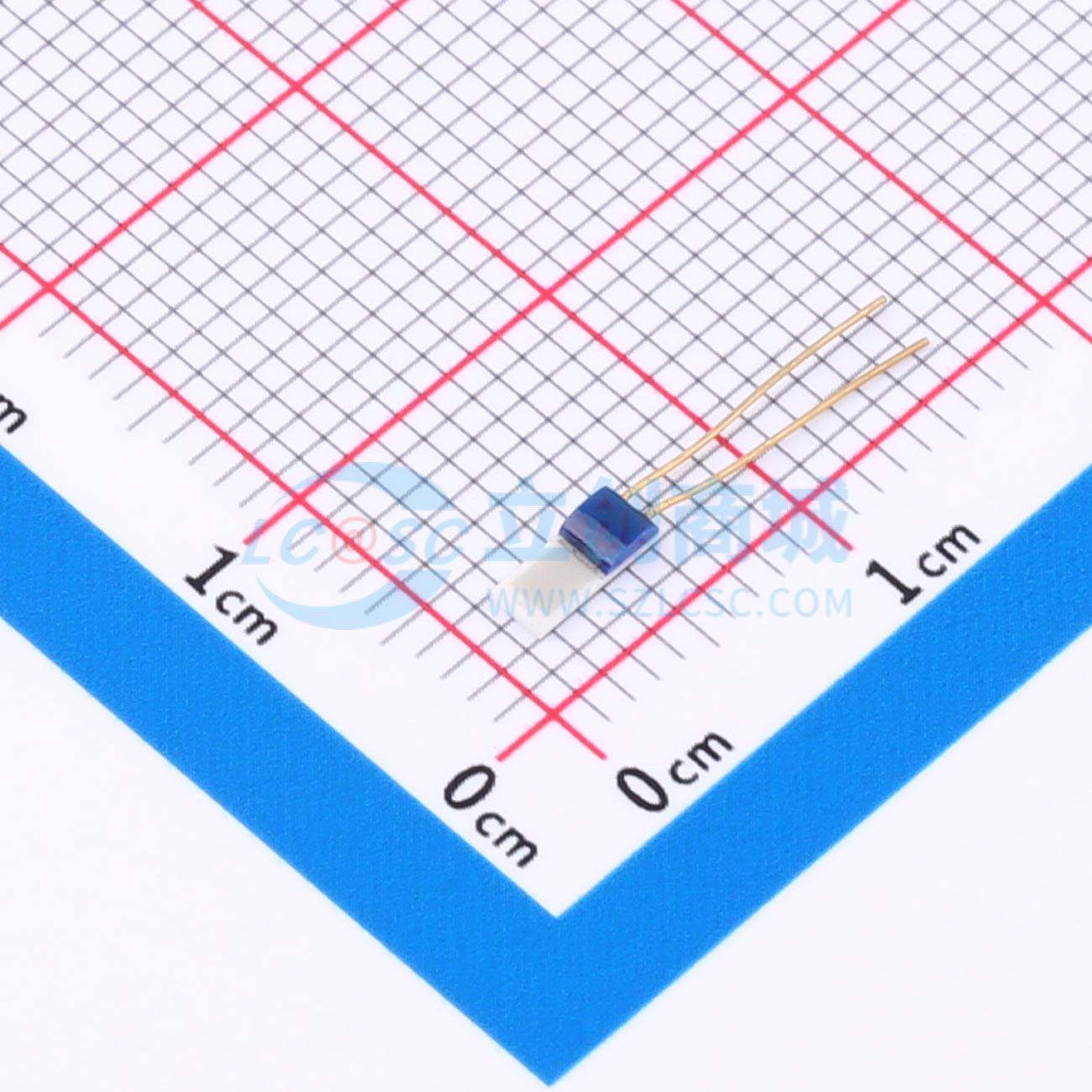

NB-PTCO-150
铂薄膜温度元件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 结合了一组使用铂电阻元件的电阻温度探测器 (RTD)，采用最新的薄膜技术。它由陶瓷基板上的结构化铂膜组成，并通过玻璃涂层进行钝化处理。连接导线在焊接区域用玻璃保护。 该铂 RTD 的特性曲线符合 DIN EN 60751
- 商品型号
- NB-PTCO-150
- 商品编号
- C5356968
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -200℃~+600℃ | |
| 精度 | ±0.43℃ | |
| 工作电压 | - | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | -200℃~+600℃ | |
| 功能特性 | - |
商品概述
PTF系列结合了一组采用铂电阻元件的电阻温度探测器（RTD），利用了最新的薄膜技术。它由陶瓷基板上的结构化铂薄膜组成，并通过玻璃涂层进行钝化处理。连接导线在焊接区域采用玻璃进行保护。该铂电阻温度探测器的特性曲线符合DIN EN 60751标准。使用铂作为电阻材料可提供出色的长期稳定性。由于尺寸小、质量轻，该电阻温度探测器响应时间快、时间常数小，因此是快速精确反馈控制系统的理想解决方案。铂温度传感器（Pt - RTD）符合DIN EN 60751标准，具有全球互换性、宽工作温度范围、快速响应时间等特点，可根据要求提供其他几何形状、标称电阻值和特定特性（TCR），元件仅可在干燥清洁的环境中无保护使用，在300°C下1000小时后电阻漂移通常小于0.03%，并通过了AEC - Q200测试。
商品特性
- 符合DIN EN 60751标准
- 宽工作温度范围：-200°C至+600°C（镀金镍线和F 0.3级、银线版本限制在+300°C）
- 标准标称电阻值：R0为100Ω和1000Ω（其他值可按需提供）
- 标准化公差等级：F 0.1级（T = AA）、F 0.15级（A）、F 0.3级（B）和F 0.6级（C）精度，并定义了公差温度范围
- 出色的长期稳定性
- 由于热质量低，响应时间快
- 提供多种外形尺寸，以满足广泛的空间要求
- 全球互换性
应用领域
- 温度反馈控制
- 白色家电
- 工业应用
- 汽车
- 医疗
