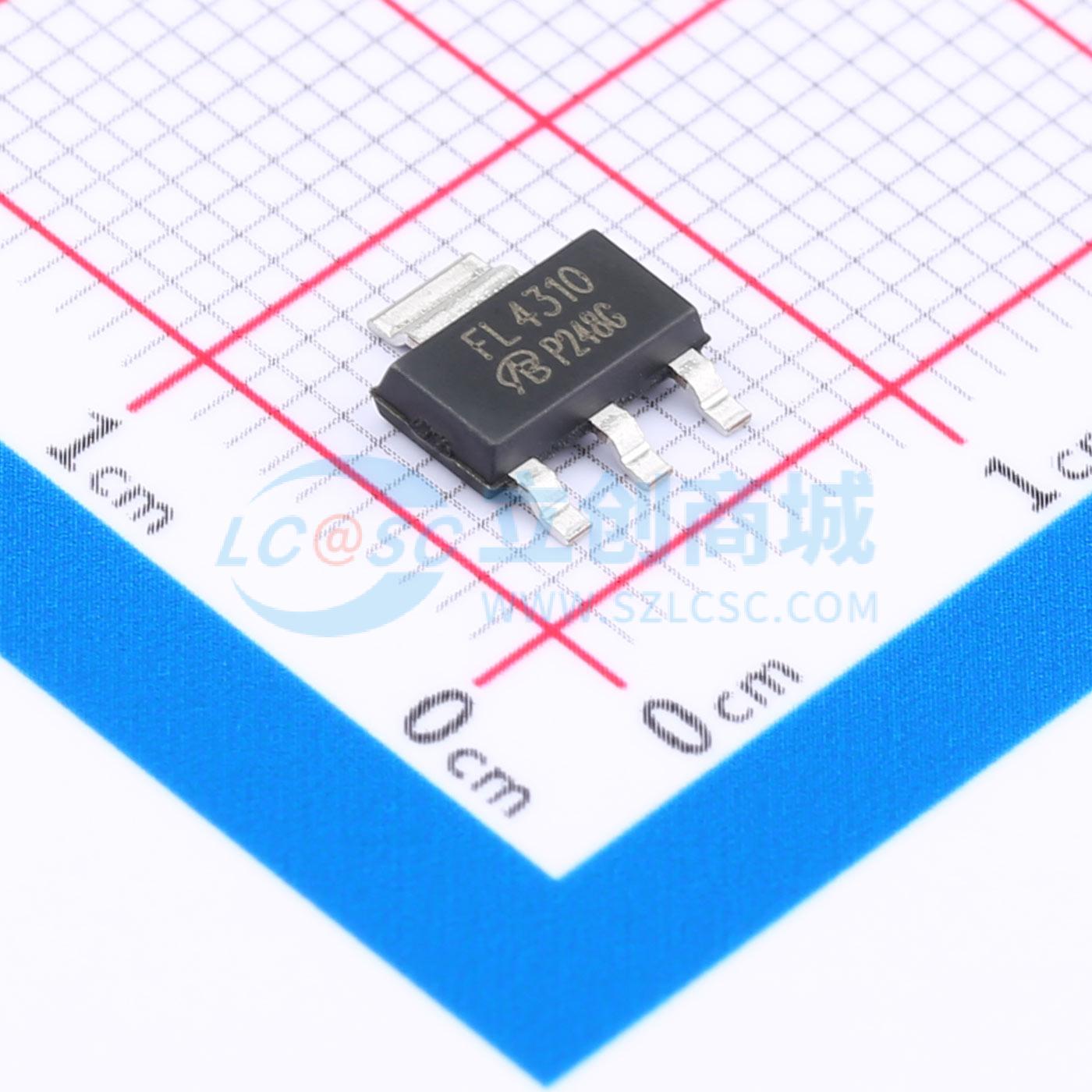

温馨提醒：图片仅供参考，商品以实物为准
IRFL4310TRPBF-VB
1个N沟道 耐压:30V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N型Trench技术MOSFET，适用于电源管理模块、电机驱动器、照明控制模块等领域。SOT223；N—Channel沟道,30V；7A；RDS(ON)=19mΩ@VGS=10V,VGS=20V；Vth=0.5~1.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IRFL4310TRPBF-VB
- 商品编号
- C5355697
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 19mΩ@10V | |
| 耗散功率(Pd) | 4W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6nC@10V | |
| 输入电容(Ciss) | 295pF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 67pF |
商品概述
SOP-8 封装通过定制引线框架进行了改进，以增强热特性和多芯片封装能力，使其非常适合各种电源应用。
商品特性
- 先进的工艺技术
- 超低导通电阻
- 表面贴装
- 动态 dv/dt 额定值
- 快速开关
- 无铅
- VDS(V) = 25 V（N 沟道）
- RDS(ON) < 100 mΩ（VGS = 10 V，N 沟道）
- RDS(ON) < 160 mΩ（VGS = 4.5 V，N 沟道）
- VDS(V) = -25 V（P 沟道）
- RDS(ON) < 250 mΩ（VGS = -10 V，P 沟道）
- RDS(ON) < 400 mΩ（VGS = -4.5 V，P 沟道）
