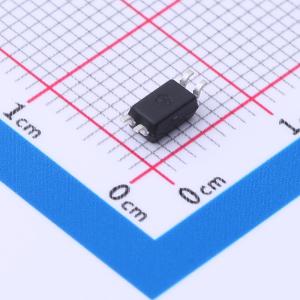

温馨提醒：图片仅供参考，商品以实物为准
IS281GR
光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- IS281系列光耦合器由一个红外发光二极管和一个NPN硅光电晶体管光耦合而成。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- IS281GR
- 商品编号
- C5355668
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 6us | |
| 下降时间 | 6us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
IS281系列光耦合器由一个红外发光二极管和一个NPN硅光电晶体管光耦合而成。
商品特性
- 半间距1.27mm
- 高交流隔离电压3750Vrms
- 可选电流传输比（CTR）
- 宽工作温度范围：-55℃至110℃
- 无铅且符合RoHS标准
- 获UL认证E91231，型号“THP”
应用领域
- 开关模式电源
- 工业系统控制器
- 不同电位和阻抗系统间测量仪器的信号传输
