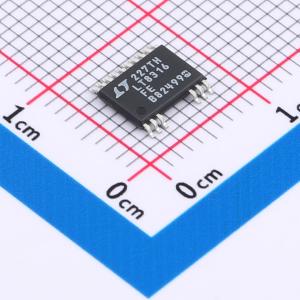

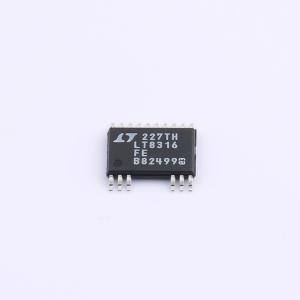

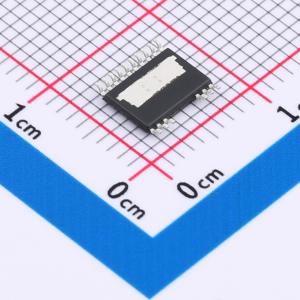

温馨提醒：图片仅供参考，商品以实物为准
LT8316IFE#WTRPBF
560VIN 微功耗无光耦隔离反激控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款微功率、高压反激式控制器。调节无需光隔离器，该设备从变压器第三绕组上出现的隔离反激波形中采样输出电压。准谐振边界模式操作可改善负载调节、减小变压器尺寸并保持高效率。启动时，通过高压电流源为其INTVcc电容器充电。正常运行期间，电流源关闭，设备从变压器的第三绕组获取电源，从而最大程度地降低待机功耗。可在较宽的输入电源电压范围内工作，可提供高达100W的功率。采用热增强型20引脚TSSOP封装，为实现高压间距去除了额外引脚。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LT8316IFE#WTRPBF
- 商品编号
- C5355660
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 16V~560V | |
| 输出电压 | 12V | |
| 输出电流 | 3A；800mA；4A | |
| 开关频率 | 3.5kHz~140kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | 75uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 固定 |
商品概述
LT8316 是一款微功率、高电压反激控制器。无需光耦合器即可实现调节。该设备从变压器上的第三绕组采样输出电压。准谐振边界模式操作可改善负载调节，减小变压器尺寸并保持高效。 启动时，LT8316 通过高压电流源为其 INTVCC 电容器充电。在正常运行期间，电流源关闭，器件从变压器上的第三绕组获取电源，从而最小化待机功耗。 LT8316 可以处理广泛的输入电压范围，并可提供高达 100W 的功率。它采用具有额外高压间距的热增强型 20 引脚 TSSOP 封装。
