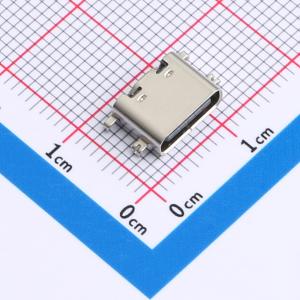

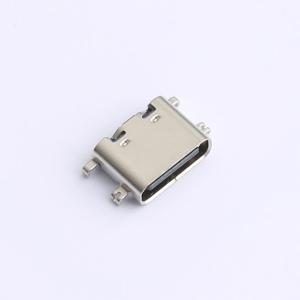

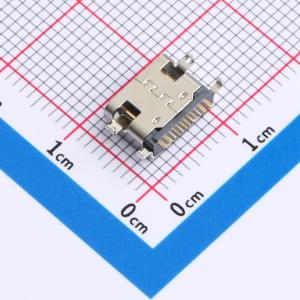

USB4500-03-0-A

推荐的PCB布局：厚度为0.80mm，从元件侧看公差为±0.05mm，包含焊接区域、元件轮廓、插头和插座配合视图。规格方面，绝缘体材料为LCP、型号E130i、符合UL 94V - 0标准、黑色；触点为铜合金，型号C18400 - H，厚度0.12mm；外壳为不锈钢，型号SUS304 - 1/2H，厚度0.30mm；中间板为不锈钢，型号SUS301 - 3/4H，厚度0.15mm。电镀方面，端子接触区域见订购网格，焊尾为镀金，底层镀镍最小厚度50μm；外壳镀镍最小厚度30μm；中间板为透明。电气特性方面，VBUS引脚总额定电流为5.00A，GND引脚总额定电流为6.25A，A5/B5引脚额定电流为1.25A，其他引脚每引脚额定电流为0.25A；额定电压为48V DC；额定功率为240W；初始接触电阻最大为40mΩ，测试后最大为50mΩ；介电耐压为100V AC；绝缘电阻最小为100MΩ。机械和环境特性方面，工作温度范围为 - 25°C到 + 85°C；插拔力为5到20N，测试后拔出力为6到20N；耐用性为10000次循环。订购详情为E。
