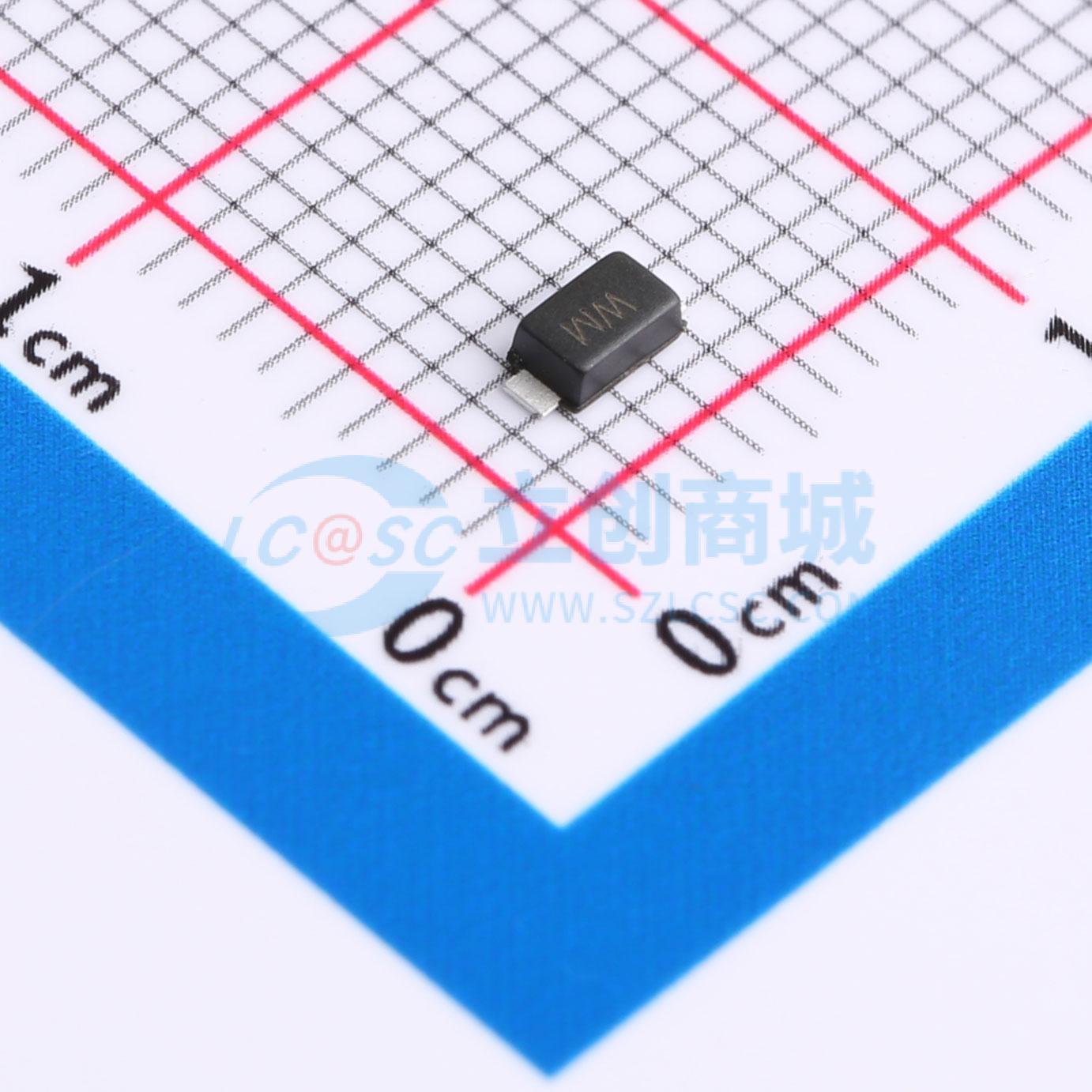

温馨提醒：图片仅供参考，商品以实物为准
SMF7.0CA
双向TVS 7V截止 峰值脉冲电流：16.7A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 最大耗散功率（W） 200 最大抵消电压（V） 7 最大反向电流（uA） 100 崩溃电压Min（V） 7.78 崩溃电压Max（V） 8.6 测试电流（mA） 10 最大脉冲电流（A） 16.7 最大嵌位电压（V） 12
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- SMF7.0CA
- 商品编号
- C5350998
- 商品封装
- SOD-123F
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 7V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 16.7A | |
| 峰值脉冲功率(Ppp) | 200W@10/1000us | |
| 击穿电压(VBR) | 7.78V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 75uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 符合IEC61000-4-2 ESD标准，空气放电30kV，接触放电30kV
- SOD-123F表面贴装封装
- 保护单条I/O线路
- 8/20波形下峰值功耗1000W
- 低漏电流
- 工作电压：5V ~ 220V
- 固态硅雪崩技术
- 无铅/RoHS合规
- 回流焊温度：纯锡-Sn，260°C ~ 270°C
应用领域
- 个人数字助理
- 蜂窝手机及配件
- 便携设备
- 便携仪器
- 手持设备和笔记本
- 数码相机
