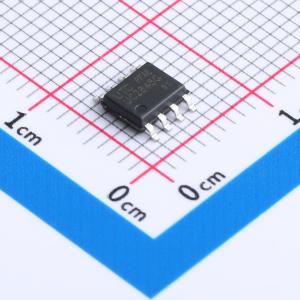

温馨提醒：图片仅供参考，商品以实物为准
UC2845G-S08-R
高性能电流模式 PWM 控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UC2845G-S08-R 是一款高性能固定频率电流模式控制器,专为离线应用设计。它具有自动前馈补偿、逐周期电流限制、高电流图腾柱输出、内部修整参考电压和欠压锁定等功能。该控制器支持高达 500kHz 的操作输出开关频率。
- 品牌名称
- UTC(友顺)
- 商品型号
- UC2845G-S08-R
- 商品编号
- C5351348
- 商品封装
- SOP-8_150mil
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 开关频率 | 46kHz~60kHz | |
| 耗散功率(Pd) | 800mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 50% | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+85℃ |
商品概述
UTC UC2844/2845是高性能固定频率电流模式控制器，专为离线和DC-DC转换器应用而设计，所需外部元件极少。 UC2844和UC2845的区别在于欠压锁定阈值。UC2844非常适合离线应用，其欠压锁定（UVLO）阈值为16V（开启）和10V（关闭）；而UC2845的欠压锁定阈值为8.4V（开启）和7.6V（关闭），适用于低电压应用。
商品特性
- 工作输出开关频率高达500 kHz
- 自动前馈补偿
- 用于逐周期电流限制的锁存PWM
- 大电流图腾柱输出
- 带欠压锁定的内部微调基准
- 带迟滞的欠压锁定
- 低启动和工作电流
