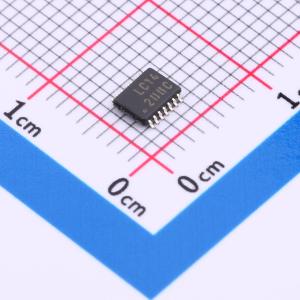

TC74LCX14FK(EL,K)
TC74LCX14FK(EL,K)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能CMOS施密特逆变器，专为3.3V系统设计，在保持CMOS低功耗的同时实现高速运行。该器件适用于低电压（3.3V）VCC应用，但输入可连接到5V电源环境。引脚配置和功能与TC74LCX04相同，但输入具有迟滞特性，带有施密特触发器功能，可用作接收缓慢输入信号的线路接收器。所有输入均配备防静电放电保护电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC74LCX14FK(EL,K)
- 商品编号
- C5351365
- 商品封装
- VFSOP-14-3mm
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.35V~2.2V | |
| 输入低电平(VIL) | 300mV~600mV | |
| 传播延迟(tpd) | 6.5ns@3.3V,50pF | |
| 系列 | 74LCX系列 | |
| 工作温度 | -40℃~+85℃ |
